제품 설명
제품 속성

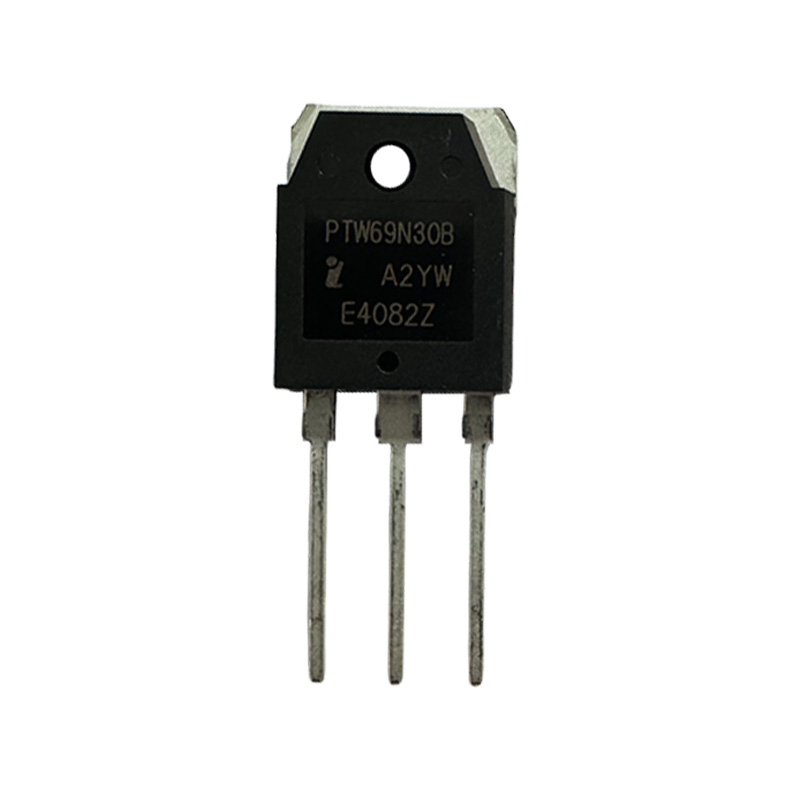

모형PTW69N30B

공급 유형원래 제조업체, ODM, 대리점, 소매상, 다른

참고 자료데이터 시트, 사진

VDSS300V

ID69A

RDS (on), 타이핑40mΩ

Ciss5790pf

작동 온도-55 ~ 150 ℃

Device PackageTO-3P

포장 및 배송
300V N 채널 MOSFET PTW69N30B
300V N- 채널 MOSFET
SMP 용 전원 MOSFET -PTW69N30B
일반적인 특징
고급 평면 프로세스
r ds (on), 유형. = 40 MΩ@V gs = 10V
낮은 게이트 전하 스위칭 손실을 최소화합니다
견고한 폴리 실리콘 게이트 구조
응용 프로그램
bldc 모터 드라이버
전기 용접기
고효율 SMP
TO-3P

절대 최대 값  등급

Symbol

Parameter

PTW69N30B

Unit

VDSS

Drain-to-Source Voltage

300

V

VGSS

Gate-to-Source Voltage

±30

ID

Continuous Drain Current

69



A

Continuous Drain Current @ Tc= 100

42

IDM

Pulsed Drain Current at VGS= 10V[2,4]

276

EAS

Single Pulse Avalanche Energy

4494

mJ

dv/dt

Peak Diode Recovery dv/dt[3]

5.0

V/ns

PD

Power Dissipation

520

W

TL

TPAK

Maximum Temperature for Soldering

Leads at 0.063in ( 1.6mm) from Case for  10 seconds,

Package Body for 10 seconds



300

260



TJ& TSTG

Operating and Storage Temperature Range

-55 to 150

* 금속 산화물-비도체 전계 효과 트랜지스터 인 MOSFET 은 더 넓은 범주의 전자 구성 요소 내의 전압 제어 반도체 장치로 분류되며, 게이트 터미널에 전압을 적용하여 소스와 배수 터미널 사이의 전류 흐름을 조절합니다. MOSFET은 현대 전자 제품에서 광범위하게 사용됩니다.
