주파수 변환기 용 IPM 600V 20A BIPN60020C

최소 주문량:1

제품 속성
포장 및 배송
Other information

제품 속성

모형: BIPN60020C

VCES: 600V

IC(TC=25℃): 20A

ICP (수집가 전류 피크): 40a

VCE(SAT)@IC=20A, TJ =25℃Typ: 1.9V

VCE(SAT)@IC=20A, TJ =25℃Max: 2.3V

TJ: -40~+150℃

비소: 2500VRMS

Package: DIP27-4426

포장 및 배송



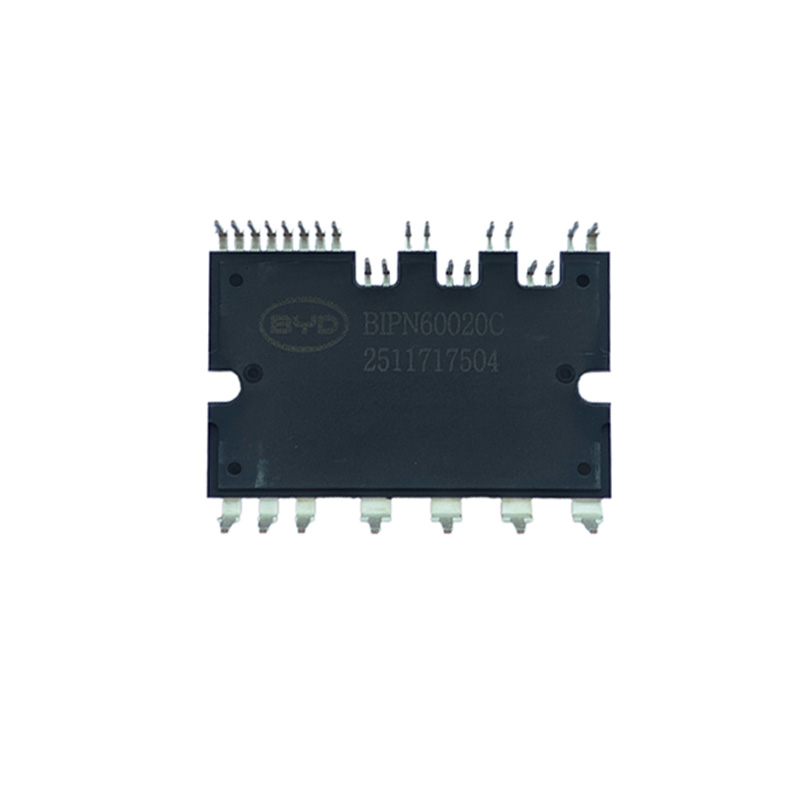

주파수 변환기 용 IPM 600V 20A BIPN60020C



600V 20A 지능형 전원 모듈 (IPM)

IPM 모듈 -BIPN60020C

일반적인 설명

BIPN60020C는 새로 개발되고 설계된 Advanced Intelligent Power 모듈 (IPM)입니다. 이 제품은 소형 패키지 크기와 강력한 항 회의 기능을 특징으로하며, 절연 게이트 바이폴라 트랜지스터 (IGBT)와 최적의 일치를 달성합니다. 내부적으로 UVLO (저전압 잠금) 회로, 과전류 보호 회로 및 구동 회로를 통합하여 시스템 신뢰성을 크게 향상시킵니다. 내장 된 고전압 통합 회로 (HVIC)는 옵토 커플러 격리없는 구동 기능을 제공합니다. 불연속 음성 단자의 채택은 각 인버터 위상 전류의 독립적 인 모니터링을 가능하게합니다.이 제품은 저전력 인버터 및 인버터 에어컨과 같은 소형 및 고성능 AC 모터 드라이브에 적합합니다.

특징

열 저항 설계가 낮은 DBC를 채택합니다
600V20A 게이트 구동 및 보호를위한 제어 ICS를 포함하여 3 상 IGBT 인버터 Bridgeind
인버터 커런트 감지 응용 분야를위한 네거티브 DC-Link 단자 분할
단일 지정 전원 공급 장치 duetobuilt-inhvic 및 부트 스트랩 다이오드
2500VRMS/분의 분리 등급

응용 프로그램 영역

 저전력 주파수 변환기

 서보 제어 시스템

 소형 Powerac 모터 제어를위한 3 상 인버터 드라이브

 에어컨 및 세탁기와 같은 주파수 제어 국내 기기.

핀 구성

* IPM (Intelligent Power Module)은 반도체의 유형 인 고도로 통합 된 전력 전자 모듈입니다 . 그것은 전원 스위칭 장치 (예 : IGBT 또는 MOSFET), 드라이브 회로, 보호 회로 (과전류, 과잉 온도 및 전압 잠금 방지 포함) 및 단일 컴팩트 단위로 인터페이스 회로 (레벨 이동 및 결함 신호 출력 포함)를 모 놀리학 적으로 포장합니다. 모터 드라이브 및 가변 주파수 제어에 널리 사용됩니다.
