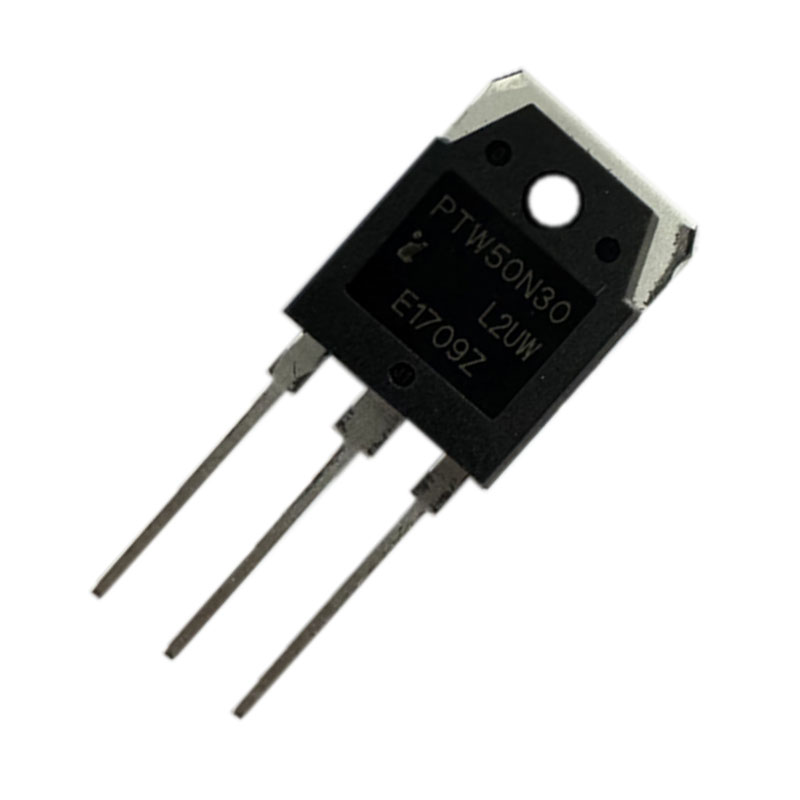

모형: PTW50N30
공급 유형: 원래 제조업체, ODM, 대리점, 소매상, 다른
참고 자료: 사진, 데이터 시트
VDSS: 300V
ID: 50A
RDS (on), 타이핑: 68mΩ
Ciss: 3537pf
작동 온도: -55 ~ 150 ℃
Device Package: TO-3P
절대 최대 값 등급
|
Symbol |
Parameter |
PTW50N30 |
Unit |
|
VDSS |
Drain-to-Source Voltage[ 1] |
300 |
V |
|
VGSS |
Gate-to-Source Voltage |
±20 |
|
|
ID |
Continuous Drain Current |
50 |
A |
|
ID @ Tc =100℃ |
Continuous Drain Current @ Tc= 100℃ |
31 |
|
|
IDM |
Pulsed Drain Current at VGS= 10V[2] |
200 |
|
|
EAS |
Single Pulse Avalanche Energy |
3044 |
mJ |
|
dv/dt |
Peak Diode Recovery dv/dt[3] |
5.0 |
V/ns |
|
PD |
Power Dissipation |
305 |
W |
|
Derating Factor above 25℃ |
2.50 |
W/℃ |
|
|
TL TPAK |
Maximum Temperature for Soldering Leads at 0.063in ( 1.6mm) from Case for 10 seconds, Package Body for 10 seconds |
300 260 |
℃ |
|
TJ& TSTG |
Operating and Storage Temperature Range |
-55 to 150 |
* 금속 산화물-비도체 전계 효과 트랜지스터 인 MOSFET 은 더 넓은 범주의 전자 구성 요소 내의 전압 제어 반도체 장치로 분류되며, 게이트 터미널에 전압을 적용하여 소스와 배수 터미널 사이의 전류 흐름을 조절합니다. MOSFET은 전력 관리, 전력 증폭 및 스위칭 등을 포함한 현대 전자 장치에서 광범위하게 사용됩니다.
