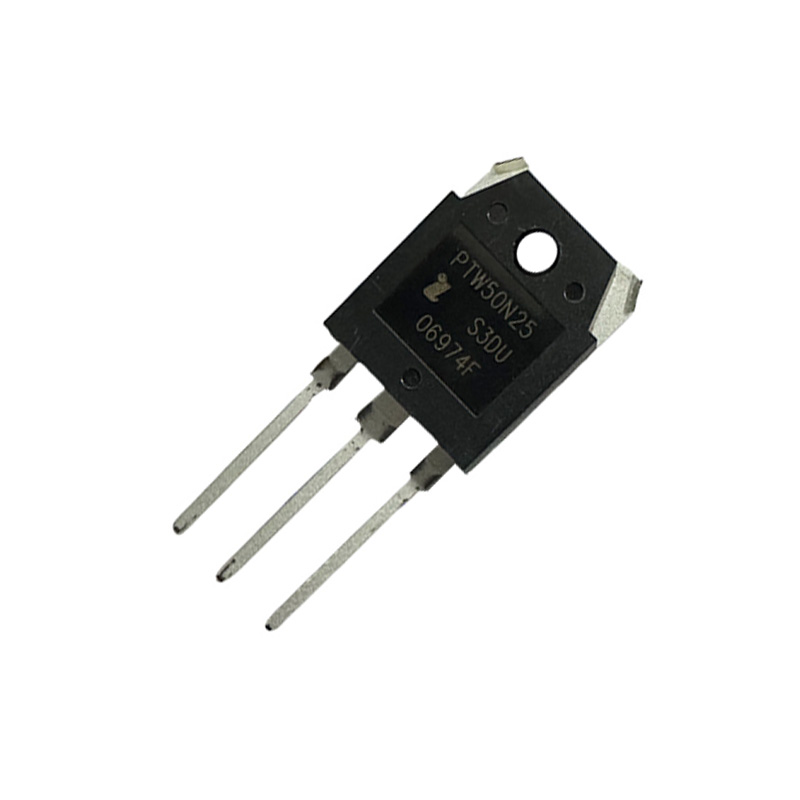

250V N- 채널 MOSFET PTW50N25

최소 주문량:1

제품 속성

모형: PTW50N25

공급 유형: 원래 제조업체, ODM, 대리점, 소매상, 다른

참고 자료: 사진, 데이터 시트

VDSS: 250V

ID: 50A

RDS (on), 타이핑: 45mΩ

Ciss: 3560pf

작동 온도: -55 ~ 150 ℃

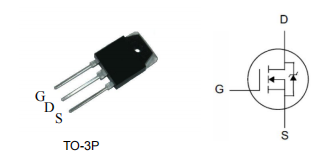

Device Package: TO-3P

포장 및 배송

N- 채널 MOSFET

Power MOSFET 250V 50A PTW50N25

일반적인 특징

 독점적 인 새로운 평면 기술

 r ds (on), 유형. = 45mΩ@V gs = 10V

 낮은 게이트 전하 스위칭 손실을 최소화합니다

 빠른 복구 바디 다이오드

응용 프로그램

DC -DC 전원 변환기

 무정전 전원 공급 장치 용 DC-AC 인버터 (UPS)

 스위치 모드 전원 공급 장치 (SMP) 및 모터 드라이브

절대 최대 값 등급

Symbol	Parameter	Rating	Unit
VDSS	Drain-to-Source Voltage[ 1]	250	V
VGSS	Gate-to-Source Voltage	±20	V
ID	Continuous Drain Current	50	A
ID @ Tc =100℃	Continuous Drain Current @ Tc= 100℃	25
IDM	Pulsed Drain Current at VGS= 10V[2]	200
EAS	Single Pulse Avalanche Energy	1250	mJ
dv/dt	Peak Diode Recovery dv/dt[3]	5.0	V/ns
PD	Power Dissipation	278	W
PD	Derating Factor above 25℃	1.0	W/℃
TL TPAK	Maximum Temperature for Soldering Leads at 0.063in ( 1.6mm) from Case for 10 seconds, Package Body for 10 seconds	300 260	℃
TJ& TSTG	Operating and Storage Temperature Range	-55 to 150	℃

메모:

[1] t j = +25 ℃ ~ +150 ℃

[2] 반복적 인 등급; 펄스 폭은 최대 접합 온도에 의해 제한됩니다.

[3] I SD = 20a di/dt <100 a/μs, v dd <bv dss , t j =+150 ℃ .

[4] 펄스 폭 ≤380µs; 듀티 사이클 ≤2%.

*금속 산화물-비도체 전계 효과 트랜지스터 인 MOSFET 은 더 넓은 범주의 전자 구성 요소 내의 전압 제어 반도체 장치로 분류되며, 게이트 터미널에 전압을 적용하여 소스와 배수 터미널 사이의 전류 흐름을 조절합니다.
