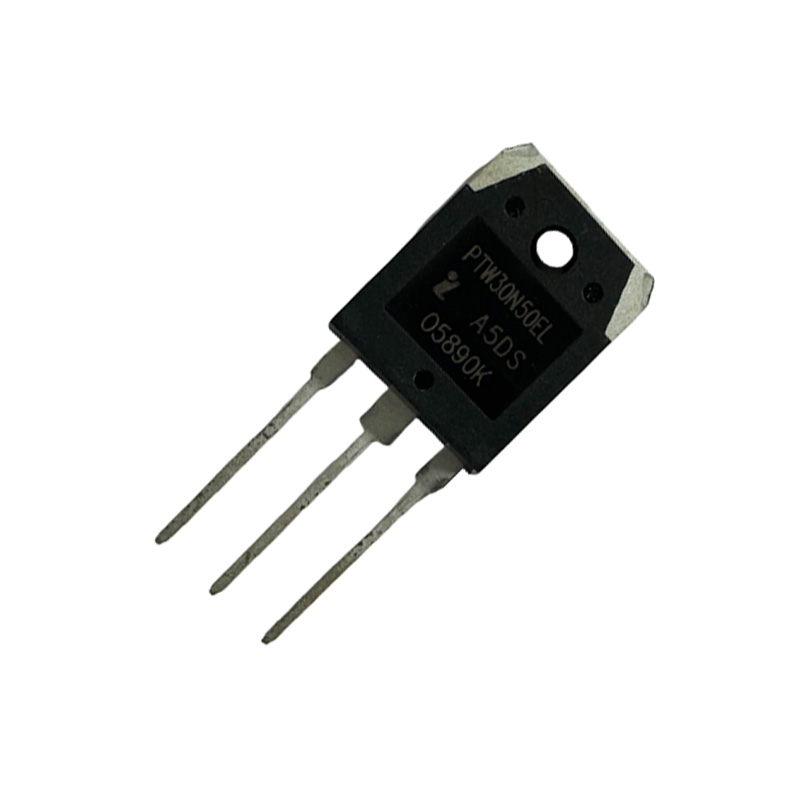

고전압 500V N- 채널 MOSFET PTW30N50EL

최소 주문량:1

제품 속성

모형: PTW30N50EL

공급 유형: 원래 제조업체, ODM, 대리점, 소매상, 다른

참고 자료: 데이터 시트, 사진

VDSS: 500V

ID: 30A

RDS (on), 타이핑: 150mΩ

Ciss: 4150pf

작동 온도: -55 ~ 150 ℃

Device Package: TO-3P

포장 및 배송

500V N- 채널 MOSFET

Power MOSFET -500V 30A / PTW30N50EL

일반적인 특징

 고급 평면 프로세스

 r ds (on), 유형. = 150mΩ@V gs = 10V

 낮은 게이트 전하 스위칭 손실을 최소화합니다

 견고한 폴리 실리콘 게이트 구조

대상 응용 프로그램

 브러시리스 DC (BLDC) 모터 드라이브 시스템

 용접 장비

 고효율 스위치 모드 전원 공급 장치

패키지 ： TO-3P는 고출력 트랜지스터의 표준 패키지 유형으로, 통합 된 금속 백 플레이트 방열판, 3 개의 리드 및 홀 마운팅이있는 플라스틱 캡슐화가 특징입니다.

절대 최대 값 등급

Symbol	Parameter	PTW30N50EL	Unit
VDSS	Drain-to-Source Voltage	500	V
VGSS	Gate-to-Source Voltage	±30	V
ID	Continuous Drain Current	30	A
ID	Continuous Drain Current @ Tc=100℃	18
IDM	Pulsed Drain Current at VGS=10V[2,4]	120
EAS	Single Pulse Avalanche Energy	2000	mJ
dv/dt	Peak Diode Recovery dv/dt[3]	5.0	V/ns
PD	Power Dissipation	333	W
PD	Derating Factor above 25℃	2.63	W/℃
TL TPAK	Maximum Temperature for Soldering Leads at 0.063in (1.6mm) from Case for 10 seconds, Package Body for 10 seconds	300 260	℃
TJ& TSTG	Operating and Storage Temperature Range	-55 to 150	℃

MOSFET (금속-산화물-세미도 동의기 전계 효과 트랜지스터)는 전압-제어 반도체 장치이며 전자 구성 요소의 범주에 속하며, 게이트 터미널에 전압을 적용하여 소스 사이의 전류 흐름을 조절합니다.
