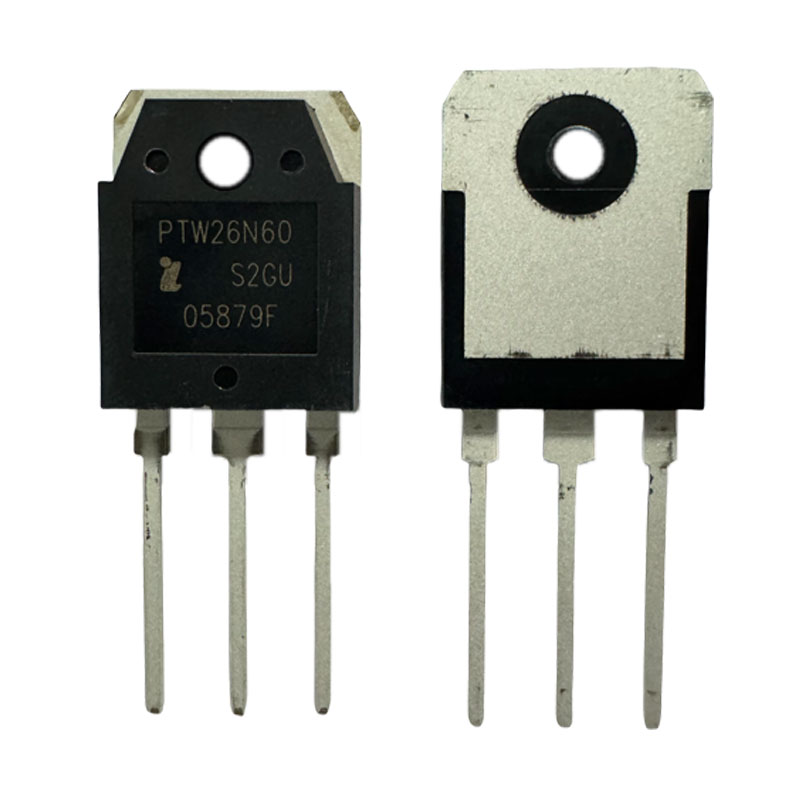

600V N- 채널 MOSFET PTW26N60

최소 주문량:1

제품 속성
포장 및 배송
Other information

제품 속성

모형: PTW26N60

공급 유형: 원래 제조업체, 대리점, 소매상, 다른, ODM

참고 자료: 데이터 시트, 사진

VDSS: 600V

ID: 26A

RDS (on), 타이핑: 250mΩ

Ciss: 4.28pf

작동 온도: -55 ~ 150 ℃

Device Package: TO-3P

포장 및 배송

600V N- 채널 MOSFET

Power MOSFET -600V 26A PTW26N60

응용 프로그램

bldc 모터 드라이버

전기 용접기

 고효율 SMP

일반적인 특징

 고급 평면 프로세스

 rds (on), typ. = 250 MΩ@vgs = 10V

 낮은 게이트 전하 스위칭 손실을 최소화합니다

 견고한 폴리 실리콘 게이트 구조

일반적인 특징

 고급 평면 프로세스

 rds (on), typ. = 250 MΩ@vgs = 10V

 낮은 게이트 전하 스위칭 손실을 최소화합니다

 견고한 폴리 실리콘 게이트 구조

절대 최대 값 등급

Symbol	Parameter	PTW26N60	Unit
VDSS	Drain-to-Source Voltage	600	V
VGSS	Gate-to-Source Voltage	±30	V
ID	Continuous Drain Current	26	A
ID	Continuous Drain Current @ Tc= 100℃	17
IDM	Pulsed Drain Current at VGS= 10V[2,4]	104
EAS	Single Pulse Avalanche Energy	1500	mJ
dv/dt	Peak Diode Recovery dv/dt[3]	5.0	V/ns
PD	Power Dissipation	264	W
PD	Derating Factor above 25℃	2.11	W/℃
TL TPAK	Maximum Temperature for Soldering Leads at 0.063in ( 1.6mm) from Case for 10 seconds, Package Body for 10 seconds	300 260	℃
TJ& TSTG	Operating and Storage Temperature Range	-55 to 150	℃

* MOSFET (금속-산화물-세미 컨덕터 필드-효과 트랜지스터)는 전압 제어 반도체 장치이며 전자 부품의 범주에 속하며 , 소스 사이의 전류 흐름을 조절하고 게이트 터미널에 전압을 적용하여 소스 사이의 전류 흐름을 조절합니다. 핵심 구조는 금속 게이트 , 절연 산화물 층 (일반적으로 sio₂) 및 반도체 채널 로 구성됩니다 . 주요 기능으로는 높은 입력 임피던스, 낮은 구동 전력 및 빠른 스위칭 속도가 포함됩니다.
