Name: 1500V N-Ch 하이 평면 MOSFET PTH03N150
Uploaded: 2025-06-11T10:33:24+08:00
Description: 1500V N-Ch 하이 평면 MOSFET 전원 MOSFET -PTH03N150 일반적인 특징 ROHS 준수  r ds (on), 유형. = 5.4

1500V N-Ch 하이 평면 MOSFET PTH03N150

최소 주문량:1

제품 속성
포장 및 배송
Other information

제품 속성

모형: PTH03N150

공급 유형: 원래 제조업체, ODM, 대리점, 소매상, 다른

참고 자료: 데이터 시트, 사진

VDSS: 1500V

ID: 3A

RDS(ON),typ: 5.4Ω

Ciss: 1600pF

작동 온도: -55 ~ 150 ℃

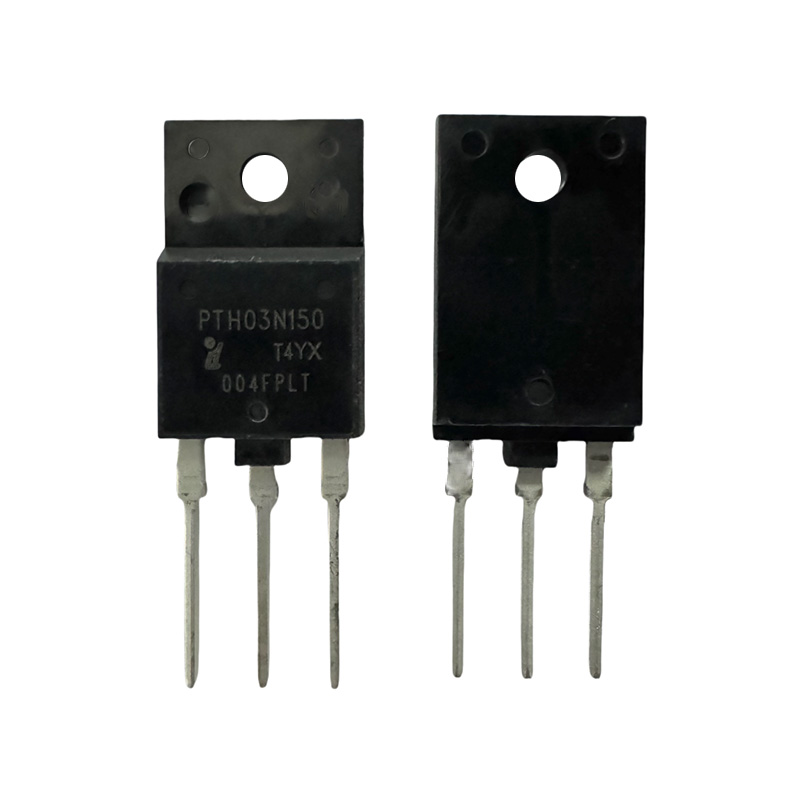

장치 패키지: to-3pf

포장 및 배송



1500V N-Ch 하이 평면 MOSFET PTH03N150



1500V N-Ch 하이 평면 MOSFET

전원 MOSFET -PTH03N150

일반적인 특징

ROHS 준수

 r ds (on), 유형. = 5.4 Ω@V gs = 10V

 낮은 게이트 전하 스위칭 손실을 최소화합니다

 빠른 복구 바디 다이오드

응용 프로그램

 어댑터

 충전기

smps 대기 전원

절대 최대 값 등급

Symbol	Parameter	PTH03N150	PTA03N150	Unit
VDSS	Drain-to-Source Voltage	1500		V
VGSS	Gate-to-Source Voltage	±30		V
ID	Continuous Drain Current	3		A
IDM	Pulsed Drain Current at VGS= 10V	12		A
EAS	Single Pulse Avalanche Energy,L=30mH	500		mJ
PD	Power Dissipation	90	35	W
PD	Derating Factor above 25℃	0.72	0.28	W/℃
TL	Soldering Temperature Distance of 1.6mm from case for 10 seconds	300		℃
TJ& TSTG	Operating and Storage Temperature Range	-55 to 150		℃

* 금속 산화물-비도체 전계 효과 트랜지스터 인 MOSFET 은 더 넓은 범주의 전자 구성 요소 내의 전압 제어 반도체 장치로 분류되며, 게이트 터미널에 전압을 적용하여 소스와 배수 터미널 사이의 전류 흐름을 조절합니다.
