1200V N- 채널 MOSFET PTF12N120 고전력 트랜지스터
1200V N- 채널 MOSFET PTF12N120 고전력 트랜지스터
1200V N- 채널 MOSFET PTF12N120 고전력 트랜지스터
1200V N- 채널 MOSFET PTF12N120 고전력 트랜지스터
1200V N- 채널 MOSFET PTF12N120 고전력 트랜지스터
1200V N- 채널 MOSFET PTF12N120 고전력 트랜지스터
1200V N- 채널 MOSFET PTF12N120 고전력 트랜지스터
1200V N- 채널 MOSFET PTF12N120 고전력 트랜지스터

1200V N- 채널 MOSFET PTF12N120 고전력 트랜지스터

최소 주문량:1

제품 설명
제품 속성

모형PTF12N120

공급 유형원래 제조업체, 대리점, ODM, 소매상, 다른

참고 자료사진, 데이터 시트

VDSS1200V

ID12A

RDS (on), 타이핑1.2Ω

Ciss3300pf

작동 온도-55 ~ 150 ° C

장치 패키지TO-247

포장 및 배송
1200V N- 채널 MOSFET PTF12N120
1200V N- 채널 MOSFET
Power MOSFET -PTF12N120
주요 기능
  • 빠른 스위칭 기능
  • 일반적인 RDS (on) = 1.2Ω @ vgs = 10v
  • 스위칭 손실 감소에 대한 낮은 게이트 충전
  • 빠른 회복 특성을 가진 바디 다이오드

일반적인 응용 프로그램

  • AC 어댑터

  • 배터리 충전기

    • SMP의 대기 전원 공급 장치 (스위치 모드 전원 공급 장치)

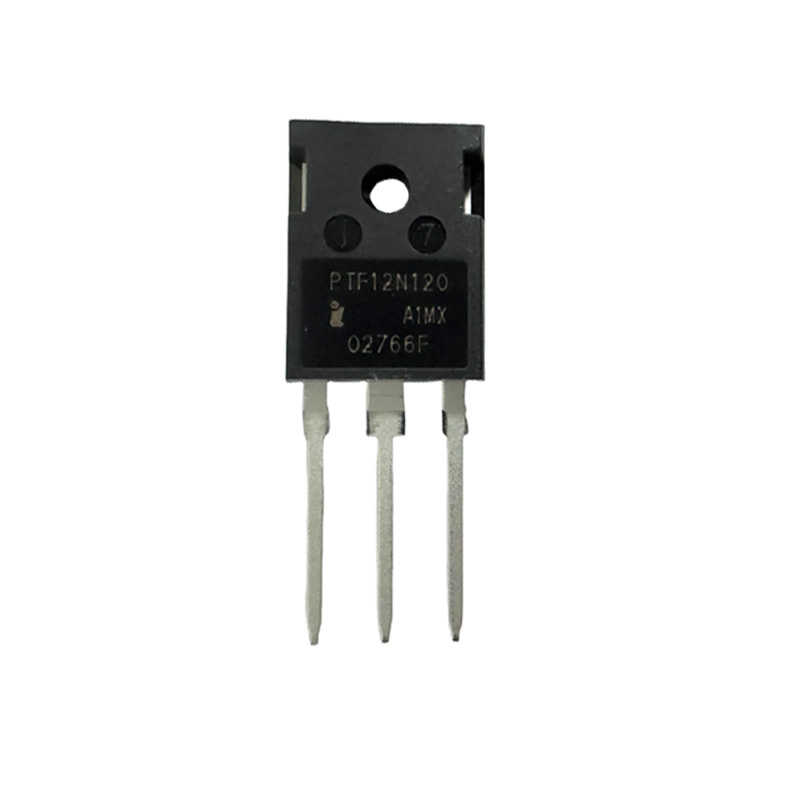

PTF12N120 Package
절대 최대 등급

Symbol

Parameter

Maximum Rating

Unit

VDSS

Drain-to-Source Voltage

1200

V

VGSS

Gate-to-Source Voltage

±30

ID

Continuous Drain Current

12



A

Continuous Drain Current @ Tc=100

7

IDM

Pulsed Drain Current at VGS=10V[2,4]

48

EAS

Single Pulse Avalanche Energy

700

mJ

dv/dt

Peak Diode Recovery dv/dt[3]

5.0

V/ns

PD

Power Dissipation

380

W

Derating Factor above 25

3.04

W/

TL

TPAK

Maximum Temperature for Soldering

Leads at 0.063in (1.6mm) from Case for  10 seconds, Package Body for 10 seconds

300

260



TJ& TSTG

Operating and StorageTemperatureRange

-55 to 150

*금속 산화물-비도체 전계 효과 트랜지스터 인 MOSFET 은 더 넓은 범주의 전자 구성 요소 내의 전압 제어 반도체 장치로 분류되며, 게이트 터미널에 전압을 적용하여 소스와 배수 터미널 사이의 전류 흐름을 조절합니다.
