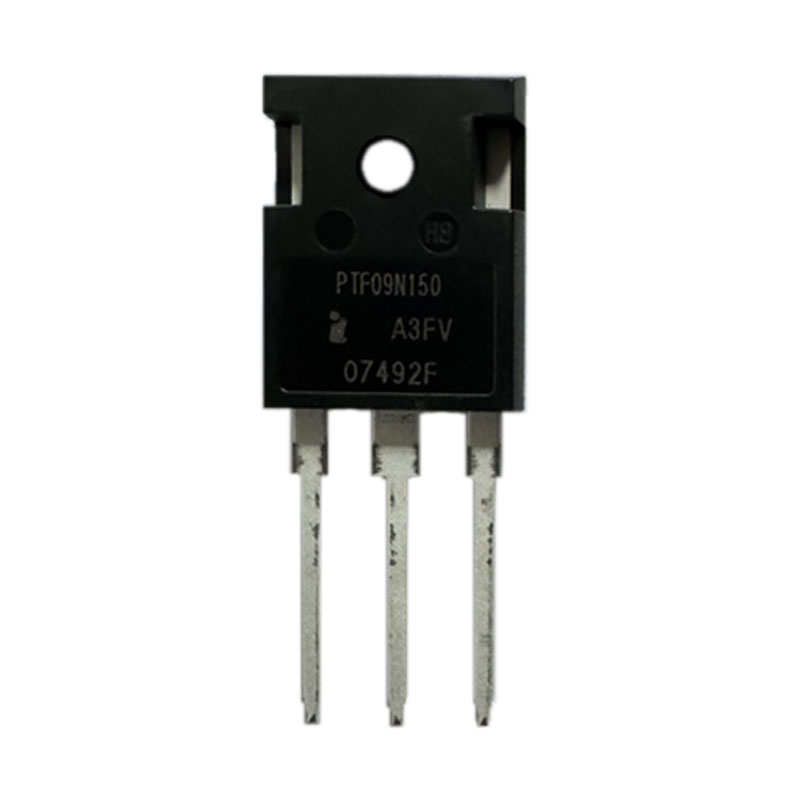

1500V N- 채널 전력 MOSFET PTF09N150

최소 주문량:1

제품 속성

모형: PTF09N150

공급 유형: 원래 제조업체, ODM, 대리점, 소매상, 다른

참고 자료: 데이터 시트, 사진

VDSS: 1500V

ID: 9A

RDS(ON),typ: 2.8Ω

Ciss: 3383pf

작동 온도: -55 ~ 150 ° C

장치 패키지: TO-247

포장 및 배송

1500V N-Chhigh 평면 MOSFET

Power MOSFET -1500V 9A PTF09N150

일반적인 특징

ROHS 준수

 r ds (on), 유형. = 2.8Ω@V gs = 10V

 낮은 게이트 전하 스위칭 손실을 최소화합니다

 빠른 복구 바디 다이오드

응용 프로그램

 어댑터

 충전기

smps 대기 전원

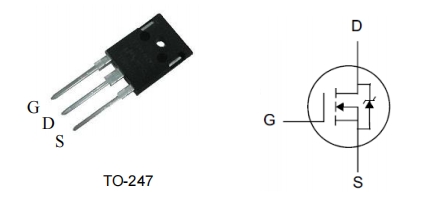

패키지:

To-247 패키지는 TO-3P의 개선 된 버전으로, 금속 히트 싱크 탭을 유지하면서 무게를 줄이기 위해 전체 플라스틱 캡슐화가 특징입니다.

전력 밀도와 비용 사이의 균형을 맞 춥니 다 .

절대 최대 등급

Symbol	Parameter	PTF09N150	Unit
VDSS	Drain-to-Source Voltage	1500	V
VGSS	Gate-to-Source Voltage	±30	V
ID	Continuous Drain Current	9	A
IDM	Pulsed Drain Current at VGS=10V	36	A
EAS	Single Pulse Avalanche Energy	450	mJ
PD	Power Dissipation	320	W
PD	Derating Factor above 25℃	2.56	W/℃
TL	Soldering Temperature Distance of 1.6mm from case for 10 seconds	300	℃
TJ& TSTG	Operating and StorageTemperatureRange	-55 to 150	℃

* MOSFET (금속-산화물 세미 도자 전계 효과 트랜지스터)는 전압 제어 반도체 장치이며 전자 부품의 범주에 속합니다. 이 1500V N 채널 MOSFET은 SMP 및 유사한 전원 시스템을위한 대기 전원 관리에 유비쿼터스로 사용됩니다.
