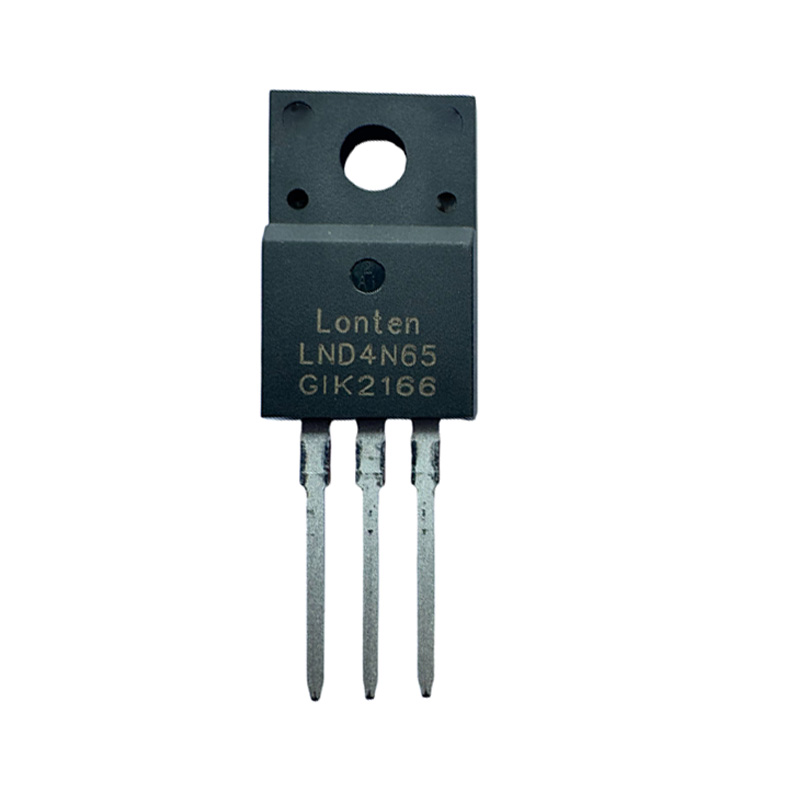

고전압 N- 채널 전력 MOSFET LND4N65

최소 주문량:1

제품 속성

모형: LND4N65

공급 유형: 원래 제조업체, ODM, 대리점, 소매상, 다른

참고 자료: 데이터 시트, 사진

VDSS: 650V

ID: 4A

RDS (on), Max: 2.7Ω

Ciss: 550pf

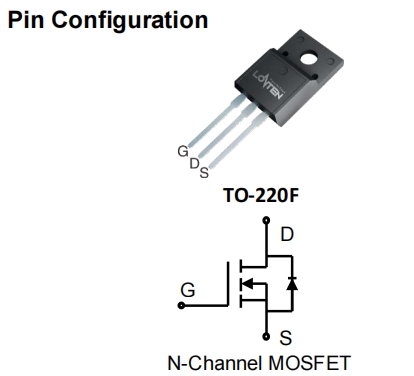

장치 패키지: TO-220F

작동 온도: -55 ~ +150 ° C

포장 및 배송

고전압 N- 채널 MOSFET LND4N65

이 Power MOSFET은 고급 평면 VDMOS 기술을 사용하여 개발되었습니다. 설계된 장치는 저항성이 낮고 스위칭 특성이 뛰어나며 눈사태 에너지 기능이 높습니다.

⚫ LOW R DS (on)

⚫ 게이트 하전 (유형 Q G = 13.3nc)

wempall 완전 UI (uptramped Inductive Switching) 테스트

ROHS 규정 준수 인증

응용 프로그램

⚫ 전력 계수 보정 (PFC) 회로

⚫ 고주파 스위치 모드 전원 공급 장치 (SMP)

LED 조명 드라이버

Absolute Maximum Ratings
Parameter	Symbol	Value	Unit
Drain-Source Voltage	VDSS	650	V
Continuous drain current 1) ( TC = 25°C ) ( TC= 100°C )	ID	4 2.5	A A
Pulsed drain current 2)	IDM	16	A
Gate-Source voltage	VGSS	±30	V
Avalanche energy, single pulse 3)	EAS	199	mJ
Power Dissipation	PD	27	W
Operating and Storage Temperature Range	TJ, TSTG	-55 to +150	°C
Continuous diode forward current	IS	4	A
Diode pulse current	IS,pulse	16	A

패키지 표시 및 주문 정보

Device	Device Package	Marking	Units/Tube
LND4N65	TO-220F	LND4N65	50
