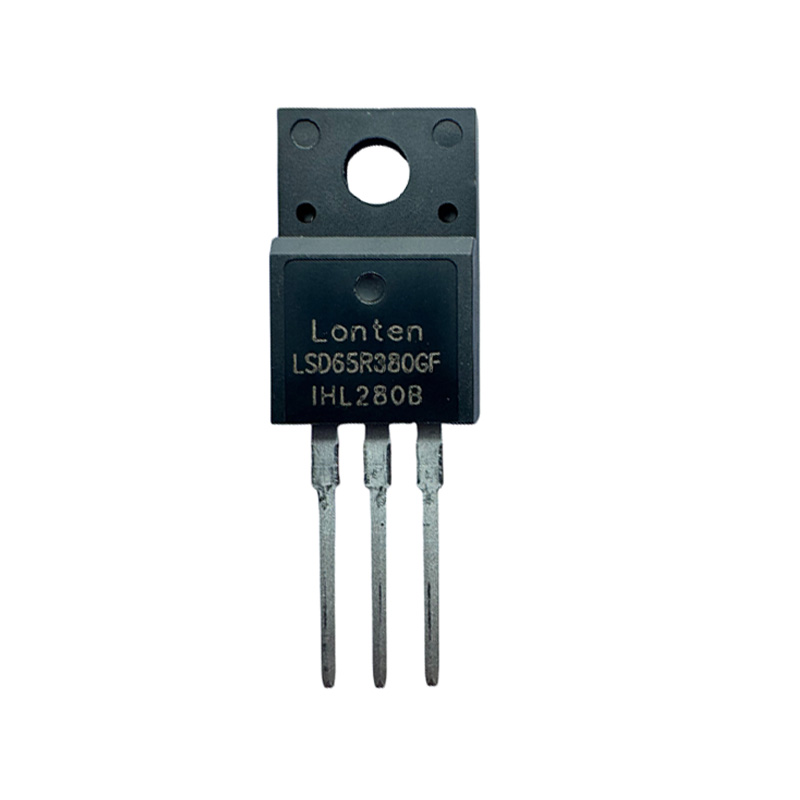

고전압 N- 채널 전력 MOSFET LSD65R380GF

최소 주문량:1

제품 속성
포장 및 배송
Other information

제품 속성

모형: LSD65R380GF

공급 유형: 원래 제조업체, ODM, 대리점, 소매상, 다른

참고 자료: 사진, 데이터 시트

VDSS: 650V

ID: 11A

RDS (on), Max: 0.38Ω

Ciss: 920pf

장치 패키지: TO-220F

작동 온도: -55 ~ +150 ° C

포장 및 배송

650V N- 채널 MOSFET

Power MOSFET 11A, 650V, 0.38Ω -LSD65R380GF

제품 요약

v ds @ t j, max : 700v

R DS (on), 최대 : 0.38Ω

I DM : 33A

Q G, 유형 : 21NC

설명

이 Power MOSFET은 고급 슈퍼 접합 기술을 사용하여 제작되었습니다 . 결과 장치는 저항이 매우 낮 으므로 우수한 전력 밀도와 뛰어난 효율이 필요한 응용 분야에 특히 적합합니다.

특징

⚫ Ultra Low R DS (on)

⚫ Ultra Low Gate 전하 (Typ. Q G = 21NC)

100 % UIS 테스트

ROHS 준수

응용 프로그램

⚫ 전력 계수 보정 (PFC).

⚫ 스위치 모드 전원 공급 장치 (SMP).

⚫ 무정전 전원 공급 장치 (UPS).

Absolute Maximum Ratings
Parameter	Symbol	Value	Unit
Drain-Source Voltage	VDSS	650	V
Continuous drain current 1) ( TC = 25°C ) ( TC = 100°C )	ID	11 7	A A
Pulsed drain current 2)	IDM	33	A
Gate-Source voltage	VGSS	±30	V
Avalanche energy, single pulse 3)	EAS	269	mJ
Power Dissipation	PD	30	W
Operating and Storage Temperature Range	TJ, TSTG	-55 to +150	°C
Continuous diode forward current	IS	11	A
Diode pulse current	IS,pulse	33	A

*금속 산화물-비도체 전계 효과 트랜지스터 인 MOSFET 은 더 넓은 범주의 전자 구성 요소 내의 전압 제어 반도체 장치로 분류되며, 게이트 터미널에 전압을 적용하여 소스와 배수 터미널 사이의 전류 흐름을 조절합니다. MOSFET은 전력 관리, 전력 증폭 및 스위칭 등을 포함한 현대 전자 장치에서 광범위하게 사용됩니다.
