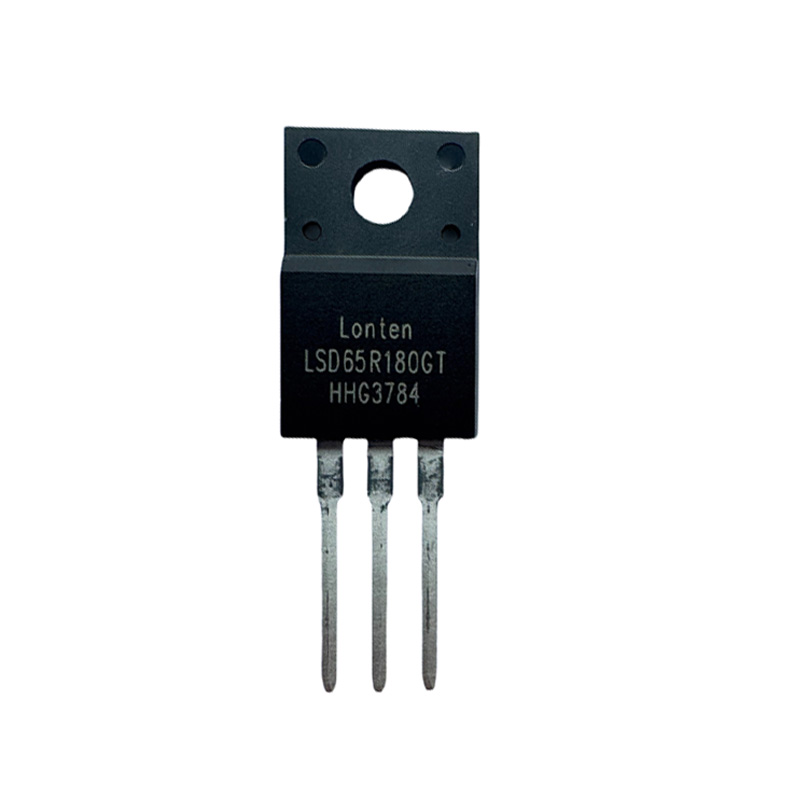

고성능 N- 채널 650V 20A 전력 MOSFET LSD65R180GT

최소 주문량:1

제품 속성

모형: LSD65R180GT

공급 유형: 원래 제조업체, ODM, 대리점, 다른, 소매상

참고 자료: 사진, 데이터 시트

VDSS: 650V

ID: 20A

RDS (on), Max: 0.18Ω

Ciss: 1871pF

장치 패키지: TO-220F

작동 온도: -55 ~ +150 ° C

포장 및 배송

설명

Power MOSFET은 고급 슈퍼 접합 기술을 사용하여 제작되었습니다 . 결과 장치는 저항이 매우 낮으므로 우수한 전력 밀도와 뛰어난 효율이 필요한 응용 분야에 특히 적합합니다 .

제품 요약

vds @ tj, max : 700v

RDS (on), 최대 : 0.18Ω

IDM : 60a

QG, 유형 : 40.2 NC

특징

⚫ Ultra Low R DS (on)

⚫ Ultra Low Gate 전하 (Typ. Q G = 40.2NC)

100 % UIS 테스트

ROHS 준수

응용 프로그램

⚫ 스위치 모드 전원 공급 장치 (SMP).

⚫ 무정전 전원 공급 장치 (UPS).

Absolute Maximum Ratings
Parameter	Symbol	Value	Unit
Drain-Source Voltage	VDSS	650	V
Continuous drain current 1) ( TC = 25°C ) ( TC = 100°C )	ID	20 12.6	A A
Pulsed drain current 2)	IDM	60	A
Gate-Source voltage	VGSS	±30	V
Avalanche energy, single pulse 3)	EAS	600	mJ
Power Dissipation	PD	34	W
Operating and Storage Temperature Range	TJ, TSTG	-55 to +150	°C
Continuous diode forward current	IS	20	A
Diode pulse current	IS,pulse	60	A
