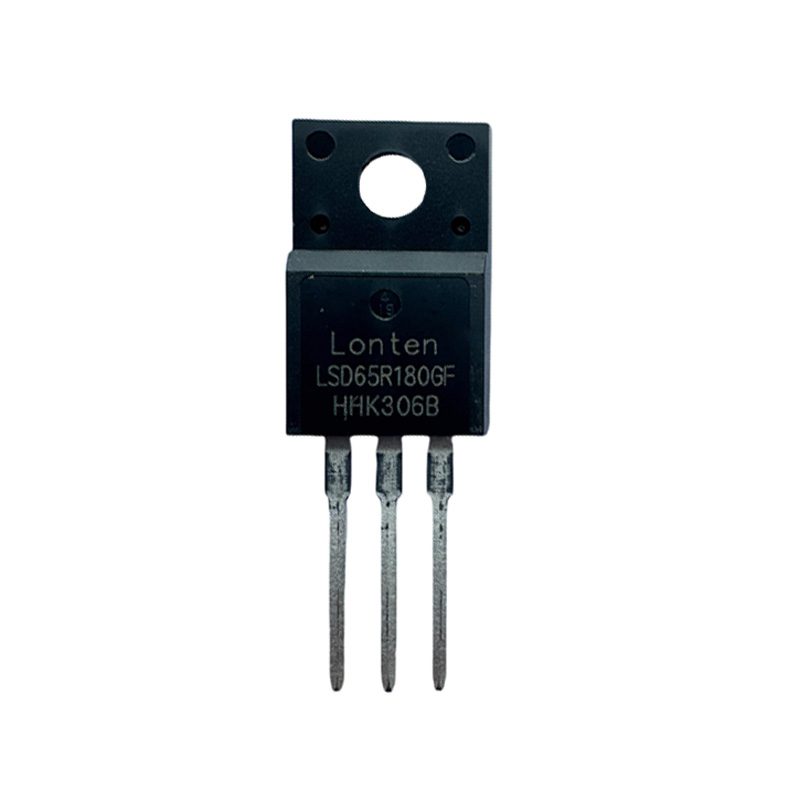

고전압 N- 채널 전력 MOSFET LSD65R180GF

최소 주문량:1

제품 속성

모형: LSD65R180GF

공급 유형: 원래 제조업체, ODM, 대리점, 소매상, 다른

참고 자료: 데이터 시트, 사진

VDSS: 650V

ID: 20A

RDS (on), Max: 0.18Ω

Ciss: 1871pF

장치 패키지: TO-220F

작동 온도: -55 ~ +150 ° C

포장 및 배송

설명

이 Power Mosfet은 건설에서 고급 슈퍼 접합 기술을 사용합니다. 엔지니어링 된 장치는 최소한의 저항성을 제공하므로 우수한 전력 밀도와 뛰어난 효율성을 요구하는 응용 프로그램에 이상적으로 적합합니다.

특징

 Ultra-Low R DS (on)

 게이트 전하 감소 (유형 QG = 40.2NC)

 완전 UI (uptramped aductive switching) 테스트

 ROHS 준수

응용 프로그램

 전력 계수 보정 (PFC).

 스위치 모드 전원 공급 장치 (SMP).

 무정전 전원 공급 장치 (UPS).

Absolute Maximum Ratings
Parameter	Symbol	Value	Unit
Drain-Source Voltage	VDSS	650	V
Continuous drain current 1) ( TC = 25°C ) ( TC = 100°C )	ID	20 12.6	A A
Pulsed drain current 2)	IDM	60	A
Gate-Source voltage	VGSS	±30	V
Avalanche energy, single pulse 3)	EAS	608	mJ
Power Dissipation	PD	34	W
MOSFET dv/dt Ruggedness, VDS ≤480V	dv/dt	80	V/ns
Reverse Diode dv/dt, VDS ≤480V, ISD ≤ID	dv/dt	50	V/ns
Operating and Storage Temperature Range	TJ, TSTG	-55 to +150	°C
Continuous diode forward current	IS	20	A
Diode pulse current	IS,pulse	60	A
