고전압 N- 채널 전력 MOSFET LSD55R140GF

최소 주문량:1

제품 속성
포장 및 배송
Other information

제품 속성

모형: LSD55R140GF

공급 유형: 원래 제조업체, 대리점, 소매상

참고 자료: 데이터 시트, 사진

VDSS: 550V

ID: 23A

RDS (on), Max: 0.14Ω

Ciss: 1703pf

장치 패키지: TO-220F

작동 온도: -55 ~ +150 ° C

포장 및 배송

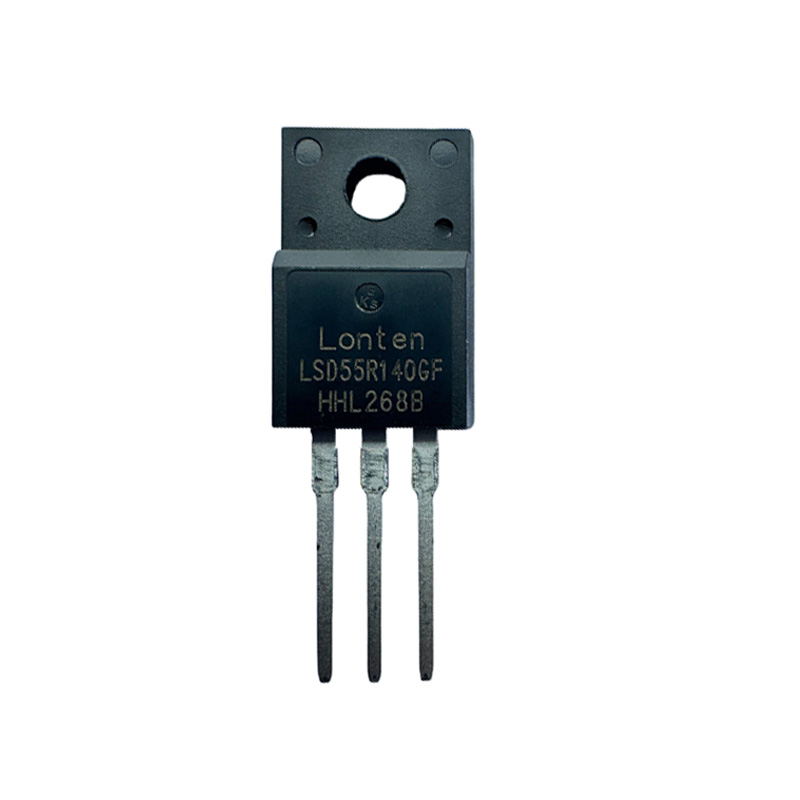

N- 채널 MOSFET

550V 23A 전력 MOSFET, TO-220F 패키지

제품 프로필

Advanced Super Junction 기술로 설계된 Lonfet ™ Power MOSFET은 획기적인 전도 성능을 달성합니다. 초소형 온 저항 특성은 피크 에너지 효율을 요구하는 전력 밀도 디자인의 중요한 장점을 가능하게합니다.

성능 하이라이트

◆ 최소 전도 손실 (RDS (on))

◆ 최적화 된 스위칭 역학 (QG Typ. 40NC)
◆ 전체 눈사태 견고성 검증
◆ 에코 호환 제조 (ROHS)

응용 프로그램

◆ PFC 회로 최적화
◆ 고효율 SMPS 토폴로지
◆ 미션 크리티컬 UPS 아키텍처

Absolute Maximum Ratings
Parameter	Symbol	Value	Unit
Drain-Source Voltage	VDSS	550	V
Continuous drain current 1) ( TC = 25°C ) ( TC = 100°C )	ID	23 14.5	A A
Pulsed drain current 2)	IDM	69	A
Gate-Source voltage	VGSS	±30	V
Avalanche energy, single pulse 3)	EAS	600	mJ
Power Dissipation	PD	34	W
Operating and Storage Temperature Range	TJ, TSTG	-55 to +150	°C
Continuous diode forward current	IS	23	A
Diode pulse current	IS,pulse	69	A

*MOSFET (금속-산화물-세미 컨덕터 필드-효과 트랜지스터)는 전압 제어 반도체 장치이며 전자 부품의 범주에 속하며, 소스 사이의 전류 흐름을 조절하고 게이트 터미널에 전압을 적용하여 소스 사이의 전류 흐름을 조절합니다. 핵심 구조는 금속 게이트 , 절연 산화물 층 (일반적으로 sio₂) 및 반도체 채널 로 구성됩니다 . 주요 기능으로는 높은 입력 임피던스, 낮은 구동 전력 및 빠른 스위칭 속도가 포함됩니다.
