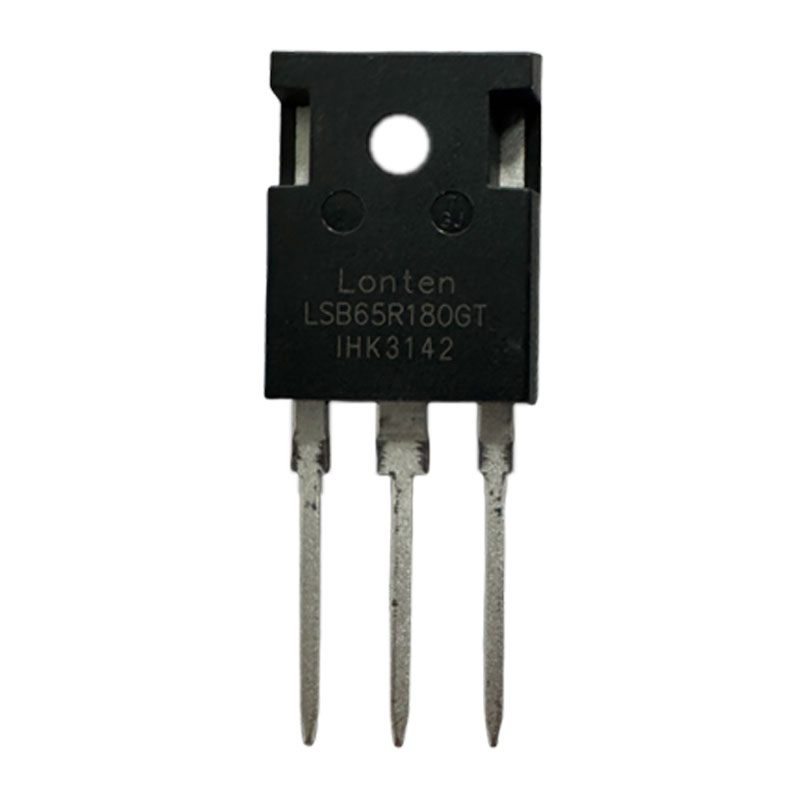

고전압 N- 채널 MOSFET LSB65R180GT

최소 주문량:1

제품 속성
포장 및 배송
Other information

제품 속성

모형: LSB65R180GT

공급 유형: 원래 제조업체, ODM, 대리점, 소매상, 다른

참고 자료: 데이터 시트, 사진

VDSS: 650V

ID: 20A

Ciss: 1871pF

장치 패키지: TO-247

작동 온도: -55 ~ +150 ° C

RDS (on), Max: 0.18Ω

포장 및 배송

고전압 N- 채널 MOSFET

650V 20A 전력 MOSFET -LSB65R180GT

설명

최첨단 슈퍼 접합 기술을 활용하여 Lonfet ™ Power MOSFET은 저항성이 매우 낮습니다. 이 특징은 고출력 밀도와 향상된 에너지 효율을 우선시하는 시스템을위한 이상적인 솔루션으로 배치합니다.

특징

 매우 낮은 드레인-소스 온 저항 RDS (on)

 게이트 드라이브 요구 사항 감소 (유형 QG = 40.2NC)

 보장 된 눈사태 견고성 (100% UIS 테스트)

 ROHS 환경 표준을 준수합니다

응용 프로그램

 전력 계수 보정 (PFC)

 스위치 모드 전원 공급 장치 (SMP)

 무정전 전원 공급 장치 (UPS) 등

Absolute Maximum Ratings
Parameter	Symbol	Value	Unit
Drain-Source Voltage	VDSS	650	V
Continuous drain current ( TC = 25°C ) ( TC = 100°C )	ID	20 12.6	A A
Pulsed drain current 1)	IDM	60	A
Gate-Source voltage	VGSS	±30	V
Avalanche energy, single pulse 2)	EAS	600	mJ
Power Dissipation	PD	208	W
Operating and Storage Temperature Range	TJ, TSTG	-55 to +150	°C
Continuous diode forward current	IS	20	A
Diode pulse current	IS,pulse	60	A

*MOSFET (금속-산화물-세미 컨덕터 필드-효과 트랜지스터)는 전압 제어 반도체 장치이며 전자 부품의 범주에 속하며, 소스 사이의 전류 흐름을 조절하고 게이트 터미널에 전압을 적용하여 소스 사이의 전류 흐름을 조절합니다. 핵심 구조는 금속 게이트 , 절연 산화물 층 (일반적으로 sio₂) 및 반도체 채널 로 구성됩니다 . 주요 기능으로는 높은 입력 임피던스, 낮은 구동 전력 및 빠른 스위칭 속도가 포함됩니다.
