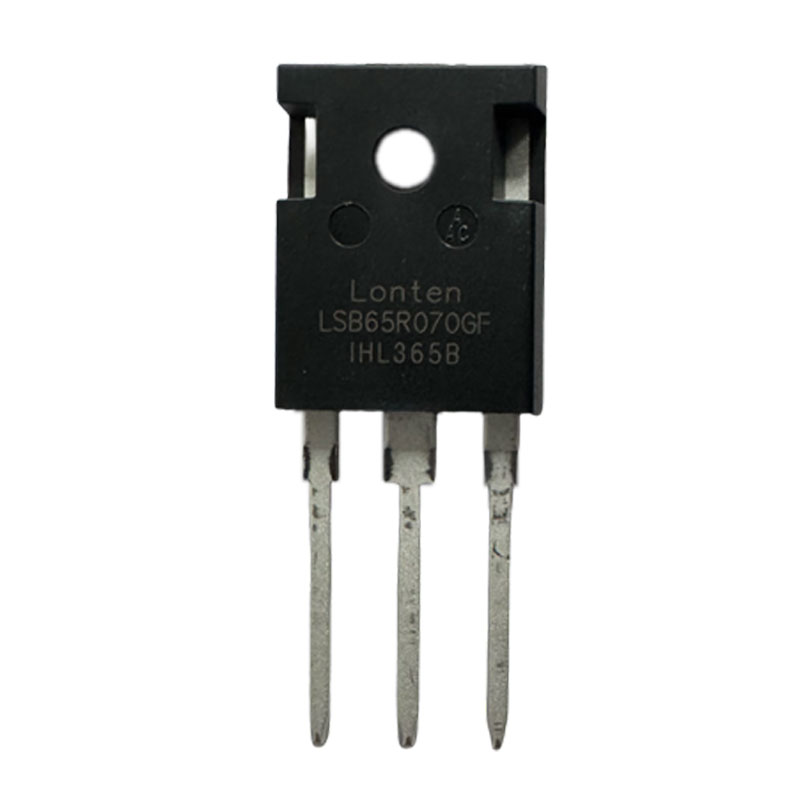

고전압 N- 채널 전력 MOSFET LSB65R070GF

최소 주문량:1

제품 속성

모형: LSB65R070GF

공급 유형: 원래 제조업체, ODM, 대리점, 소매상, 다른

참고 자료: 사진, 데이터 시트

VDSS: 650V

ID: 49A

Ciss: 4970pf

장치 패키지: TO-247

작동 온도: -55 ~ +150 ° C

RDS (on), Max: 0.18Ω

포장 및 배송

설명

Lonfet TM Power MOSFET은 고급 슈퍼 접합 기술을 사용하여 제작되었습니다 . 결과 장치는 저항이 매우 낮으므로 우수한 전력 밀도와 뛰어난 효율이 필요한 응용 분야에 특히 적합합니다 .

특징

⚫ Ultra Low R DS (on)

⚫ Ultra Low Gate 전하 (Typ. Q G = 95NC)

100 % UIS 테스트

ROHS 준수

응용 프로그램

⚫ 전력 계수 보정 (PFC).

⚫ 스위치 모드 전원 공급 장치 (SMP).

⚫ 무정전 전원 공급 장치 (UPS).

패키지 : TO-247

Absolute Maximum Ratings
Parameter	Symbol	Value	Unit
Drain-Source Voltage	VDSS	650	V
Continuous drain current ( TC = 25°C ) ( TC = 100°C )	ID	49 31	A A
Pulsed drain current 1)	IDM	147	A
Gate-Source voltage	VGSS	±30	V
Avalanche energy, single pulse 2)	EAS	872	mJ
Power Dissipation	PD	419	W
Operating and Storage Temperature Range	TJ, TSTG	-55 to +150	°C
Continuous diode forward current	IS	49	A
Diode pulse current	IS,pulse	147	A
