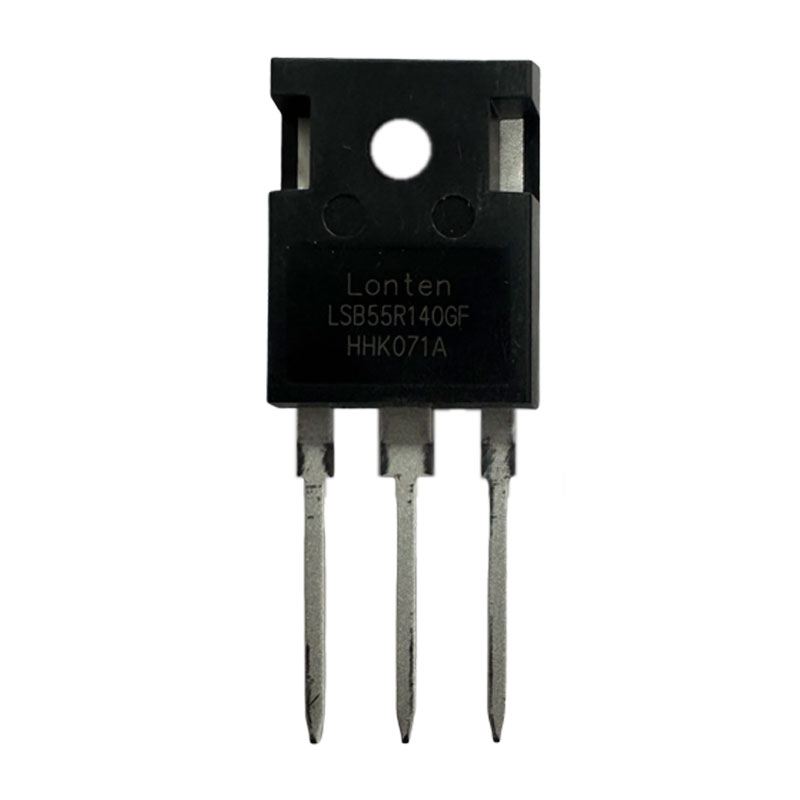

550V 23A N- 채널 전력 MOSFET LSB55R140GF

최소 주문량:1

제품 속성

모형: LSB55R140GF

공급 유형: 원래 제조업체, ODM, 대리점, 다른, 소매상

참고 자료: 사진, 데이터 시트

VDSS: 550V

ID: 23A

Ciss: 1703pf

장치 패키지: TO-247

작동 온도: -55 ~ +150 ° C

RDS (on), Max: 0.14Ω

포장 및 배송

550V N- 채널 MOSFET

산업 제어를 위한 파워 MOSFET LSB55R140GF

설명

Lonfet ™ Power MOSFET은 고급 슈퍼 접합 기술을 사용하여 저항성이 매우 낮습니다. 이 설계는 고전력 밀도와 효율성을 요구하는 응용 프로그램에 최적화합니다.

특징

 초 저장 RDS (on)

 최소 게이트 전하 (유형 QG = 40NC)

완전한 UIS 테스트

 ROHS 준수

응용 프로그램

 전력 계수 보정 (PFC)

 스위치 모드 전원 공급 장치 (SMP)

 무정전 전원 공급 장치 (UPS) 등

Absolute Maximum Ratings
Parameter	Symbol	Value	Unit
Drain-Source Voltage	VDSS	550	V
Continuous drain current ( TC = 25°C ) ( TC = 100°C )	ID	23 14.5	A A
Pulsed drain current 1)	IDM	69	A
Gate-Source voltage	VGSS	±30	V
Avalanche energy, single pulse 2)	EAS	600	mJ
Power Dissipation	PD	208	W
Operating and Storage Temperature Range	TJ, TSTG	-55 to +150	°C
Continuous diode forward current	IS	23	A
Diode pulse current	IS,pulse	69	A

데이터 에 대한 메모

1. 최대 접합 온도에 의해 제한되면 최대 듀티 사이클은 0.75입니다.

2. IAS = 5A, L = 48MH, VDD = 60V, 시작 TJ = 25 ° C.

* 파워 MOSFET
게이트 터미널 에 적용되는 전기장에 의해 전류 흐름을 조절하는 전압 제어 전력 반도체 장치 . 다수 캐리어 (전자 또는 구멍) 를 통해 작동하여 나노 초 규모의 스위칭 속도 와 낮은 전도 손실을 제공합니다 .
