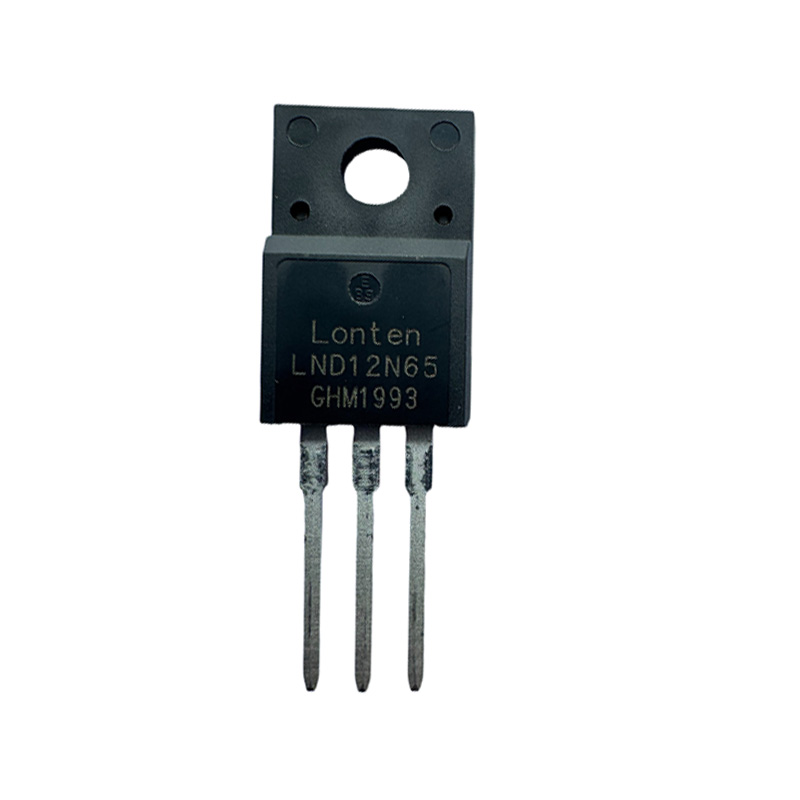

고전압 N- 채널 전력 MOSFET LND12N65

최소 주문량:1

제품 속성
포장 및 배송
Other information

제품 속성

모형: LND12N65

공급 유형: 원래 제조업체, ODM, 대리점, 소매상, 다른

참고 자료: 사진, 데이터 시트

VDSS: 650V

ID: 12A

RDS(on),max: 0.8Ω

장치 패키지: TO-220F

Ciss: 2004pf

작동 온도: -55 ~ +150 ° C

포장 및 배송

고전압 N- 채널 MOSFET

650V 12A 전력 MOSFET LND12N65

설명

Power MOSFET은 고급 평면 VDMOS 기술을 사용하여 제작됩니다. 결과 장치는 전도 저항력이 낮고 스위칭 성능이 우수하며 눈사태 에너지가 높습니다.

특징

 낮은 R DS (on)

 게이트 하전 (유형 Q G = 39.6NC)

 100% UIS 테스트

 ROHS 준수

응용 프로그램

 전력 계수 보정.

 스위치 모드 전원 공급 장치.

 LED 드라이버.

Absolute Maximum Ratings
Parameter	Symbol	Value	Unit
Drain-Source Voltage	VDSS	650	V
Continuous drain current 1) ( TC = 25°C ) ( TC = 100°C )	ID	12 7.6	A A
Pulsed drain current 2)	IDM	48	A
Gate-Source voltage	VGSS	±30	V
Avalanche energy, single pulse 3)	EAS	500	mJ
Power Dissipation	PD	42	W
Operating and Storage Temperature Range	TJ, TSTG	-55 to +150	°C
Continuous diode forward current	IS	12	A
Diode pulse current	IS,pulse	48	A

* 평면 VDMOS (수직 이중 단축 MOSFET)는 전력 MOSFET 의 유형이며 전자 구성 요소의 범주에 속합니다 .수직 전류 흐름 구조와평면 게이트 설계로 특징 지어집니다. 주요 제조 단계는 이중 확산 공정 (첫 번째 P- 타입, N- 타입)을 포함하여 실리콘 기판에 짧은 채널을 형성합니다. 게이트 (일반적으로 폴리 실리콘)는 산화물 층에 수평으로 패턴 화 된 반면, 전류는 상부 표면의 소스에서 뒷면의 배수로 수직으로 흐릅니다.
