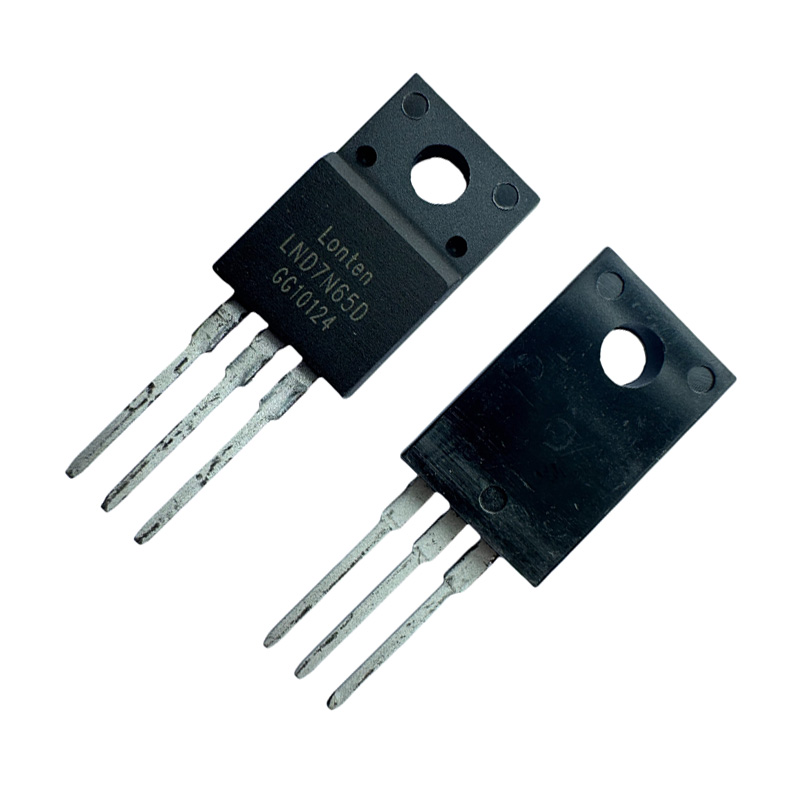

N- 채널 650V 7A 전력 MOSFET LND7N65D

최소 주문량:1

제품 속성

모형: LND7N65D

공급 유형: 대리점, 원래 제조업체, ODM, 소매상, 다른

참고 자료: 데이터 시트

VDSS: 650V

ID: 7A

RDS (on) Max: 1.4Ω

Ciss: 1095pf

장치 패키지: TO-220F

작동 온도: -55 ~ +150 ° C

포장 및 배송



N- 채널 650V 7A 전력 MOSFET LND7N65D



반도체 이산 장치

650V 7A N- 채널 전력 MOSFET

lnd7n65d

제품 요약

VDSS : 650V

ID : 7A

RDS (on), 최대 : 1.4Ω

QG, 유형 : 23.5NC

설명

Power MOSFET은 고급 평면 VDMOS 기술을 사용하여 제작됩니다. 결과 장치는 전도 저항력이 낮고 스위칭 성능이 우수하며 눈사태 에너지가 높습니다.

특징

 낮은 R DS (on)

 게이트 하전 (유형 Q G = 23.5NC)

 100% UIS 테스트

 ROHS 준수

응용 프로그램

 전력 계수 보정.

 스위치 모드 전원 공급 장치.

 LED 드라이버.

 무정전 전원 공급 장치 ( UPS )

Absolute Maximum Ratings
Parameter		Symbol	Value	Unit
Drain-Source Voltage		VDSS	650	V
Continuous drain current 1)	( TC = 25°C ) ( TC = 100°C )	ID	7 4.4	A A
Pulsed drain current 2)		IDM	28	A
Gate-Source voltage		VGSS	±30	V
Avalanche energy, single pulse 3)		EAS	361	mJ
Power Dissipation		PD	40	W
Operating and Storage Temperature Range		TJ , TSTG	-55 to +150	°C
Continuous diode forward current		IS	7	A
Diode pulse current		IS,pulse	28	A

참고 :

1. 배수 전류는 최대 접합 온도에 의해 제한되어 220에 해당합니다.

2. 반복적 인 등급 : 최대 접합 온도에 의해 제한되는 펄스 폭.

3. IAS = 8.5A, L = 10MH, VDD = 60V, 시작 TJ = 25 ° C.
