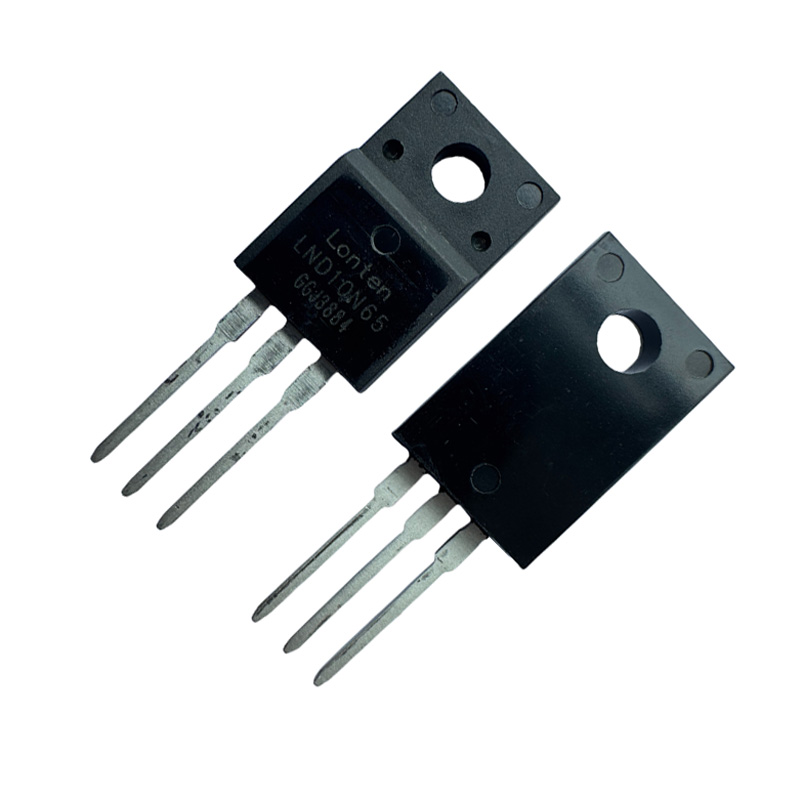

650V 10A N- 채널 전력 트랜지스터 LND10N65

최소 주문량:1

제품 속성

모형: LND10N65

공급 유형: 대리점, 원래 제조업체, ODM, 소매상, 다른

참고 자료: 데이터 시트

VDSS: 650V

ID: 10A

RDS (on) 유형: 0.81Ω

Ciss: 1625.5pf

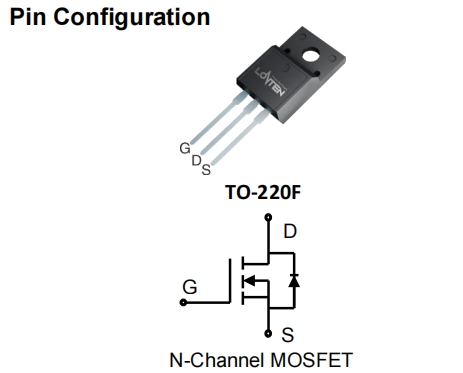

장치 패키지: TO-220F

작동 온도: -55 ~ +150 ℃

포장 및 배송

650V, 10A N- 채널 파워 MOSFET

설명

그만큼 힘 MOSFET ~이다 만드는 사용 고급 평면 VDMOS 기술 . 그만큼 결과 장치 가지다 낮은 전도 저항 , 우수한 스위칭 성능 그리고 높은 눈사태 에너지 .

특징

⚫ LOW R DS (on)

⚫ 게이트 하전 (유형 Q G = 32.9NC)

100 % UIS 테스트

ROHS 준수

애플리케이션

⚫ 전력 계수 보정.

switched 모드 전원 공급 장치 .

LED 드라이버.

절대 최대 등급

Parameter	Symbol	Value	Unit
Drain-Source Voltage	VDSS	650	V
Continuous drain current 1) ( TC = 25°C ) ( TC = 100°C )	ID	10 6.3	A A
Pulsed drain current 2)	IDM	40	A
Gate-Source voltage	VGSS	±30	V
Avalanche energy, single pulse 3)	EAS	500	mJ
Power Dissipation	PD	40	W
Operating and Storage Temperature Range	TJ, TSTG	-55 ~150	°C
Continuous diode forward current	IS	10	A
Diode pulse current	IS,pulse	40	A

참고 :

1. 배수 전류는 최대 접합 온도에 의해 제한되어 220에 해당합니다.

2. 반복적 인 등급 : 최대 접합 온도에 의해 제한되는 펄스 폭.

3. IAS = 10A, L = 10MH, VDD = 60V, 시작 TJ = 25 ° C.

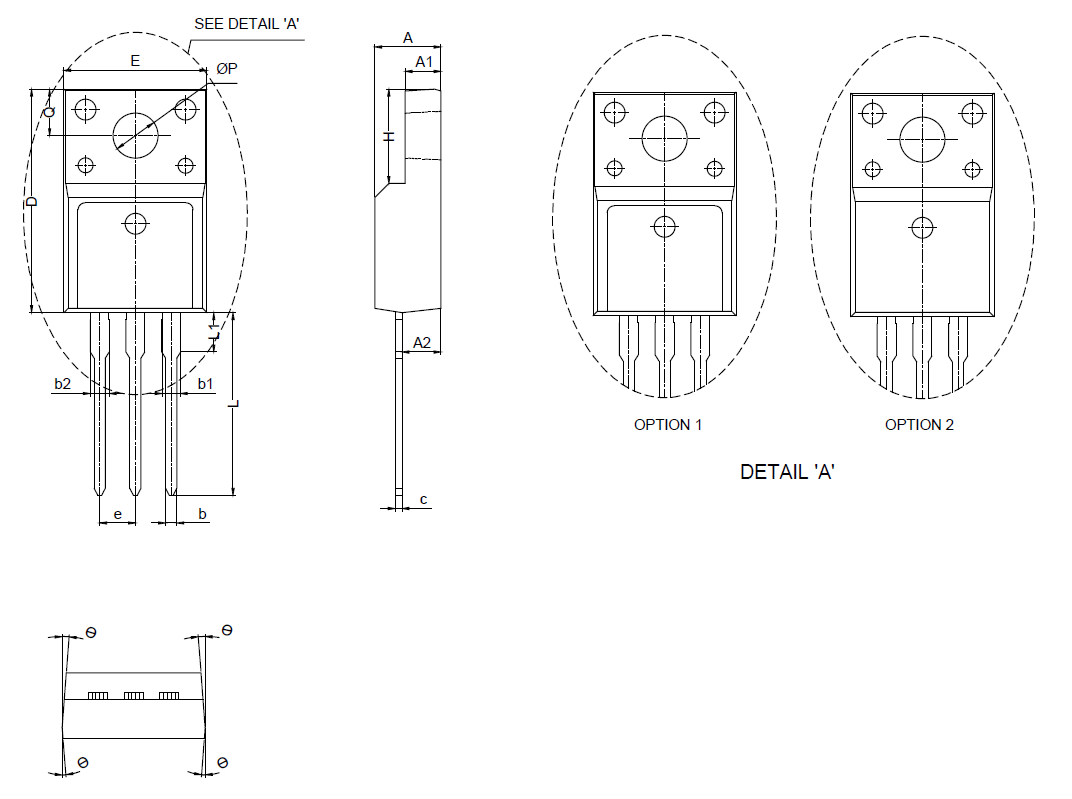

TO-220F의 기계적 치수
