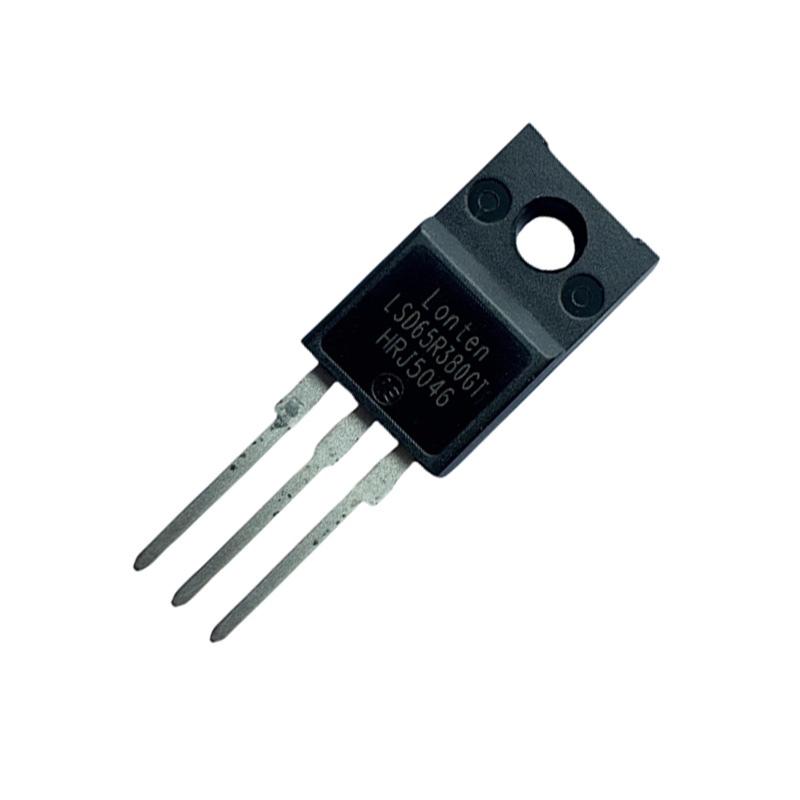

N- 채널 650V 11A 전력 MOSFET LSD65R380GT

최소 주문량:1

제품 속성

모형: LSD65R380GT

공급 유형: 대리점, ODM, 원래 제조업체, 소매상, 다른

참고 자료: 데이터 시트

VDSS: 650V

ID: 11A

RDS (on) Max: 0.38Ω

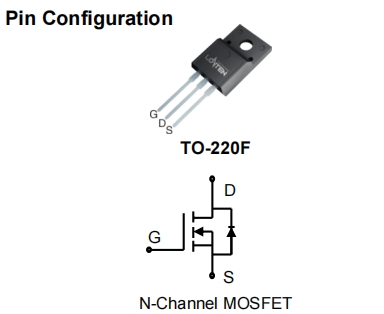

장치 패키지: TO-220F

Ciss: 920pf

작동 온도: -55 ~ +150 ℃

포장 및 배송

설명

Lonfet TM Power MOSFET은 고급 슈퍼 접합 기술을 사용하여 제작되었습니다 . 결과 장치는 저항이 매우 낮으므로 우수한 전력 밀도와 뛰어난 효율이 필요한 응용 분야에 특히 적합합니다 .

특징

⚫ Ultra Low RDS (on)

⚫ Ultra Low Gate 전하 (Typ. QG = 21NC)

100 % UIS 테스트

ROHS 준수

응용 프로그램

⚫ 전력 계수 보정 (PFC)

⚫ 스위치 모드 전원 공급 장치 (SMP)

⚫ 무정전 전원 공급 장치 (UPS)

Absolute Maximum Ratings
Parameter		Symbol	Value	Unit
Drain-Source Voltage		VDSS	650	V
Continuous drain current 1)	( TC = 25°C ) ( TC = 100°C )	ID	11 7	A A
Pulsed drain current 2)		IDM	33	A
Gate-Source voltage		VGSS	±30	V
Avalanche energy, single pulse 3)		EAS	270	mJ
Power Dissipation		PD	30	W
Operating and Storage Temperature Range		TJ , TSTG	-55 to +150	°C
Continuous diode forward current		IS	11	A
Diode pulse current		IS,pulse	33	A

참고 :

1. 최대 접합 온도 및 듀티 사이클에 의해 제한되며, TO-220 동등한.

2. 최대 접합 온도에 의해 제한되면 최대 듀티 사이클은 0.75입니다.

3. IAS = 3A, L = 60MH, VDD = 60V, 시작 TJ = 25 ° C.
