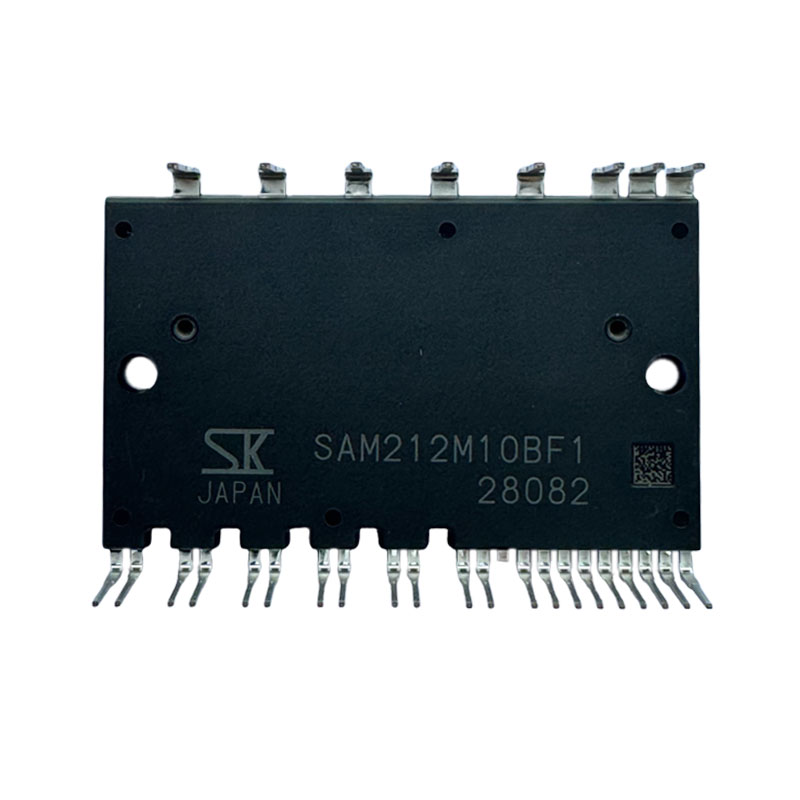

SAM212M10BF1은 출력 트랜지스터, 사전 드라이브 회로,전류 제한 저항이있는 부트 스트랩 다이오드 및온도 감지 서미스터가 고도로 통합되는3 상 브러시리스 모터 드라이버입니다 . IC 는 산업 장비와같은 장치의 3 상 모터를 운전하는 데 적합합니다 .
특징
● PB-free (ROHS 준수)
● 분리 전압 : 2500 V (1 분)UL- 인식 구성 요소 (파일 번호 : E118037)
● 내장 서미스터
● 내장 부트 스트랩 다이오드
● CMOS 호환 입력 (3.3V 또는 5V)
● 보호 활성화시 오류 신호 출력
● 종료 신호 입력
● 조정 가능한 OCP 홀드 시간
● 보호 기능
전원 공급 장치를위한 저전압 잠금
VBX PIN (uvlo_vbx) : 자동 회전
vccl 핀 (uvlo_vccl) : auto-restart
과전류 보호 (OCP) : 자동 회전
명세서
● 고장 전압 : 1200 v
● 출력 전류 : 10 a
응용 프로그램
대형장비 (예 : 산업 장비)에 사용되는 3 상 모터 드라이버의 경우 :
● 상업용 에어컨 압축기
● 일반 목적 인버터
● 서류 모터
패키지
DIP30
*LPM (Intelligent Power Modules) 은 반도체 유형의 고도로 통합 된 전력 전자 장치 장치입니다. 고출력 스위칭 장치 (일반적으로IGBT또는MOSFET), 해당게이트 드라이버 회로, 다양한보호 회로(예 : 과전류 보호, 단락 보호, 과열 방지 보호, 과전압 잠금 방지) 및 때로는 수평 이동 회로가하나의 압축 모듈에 포함됩니다.
