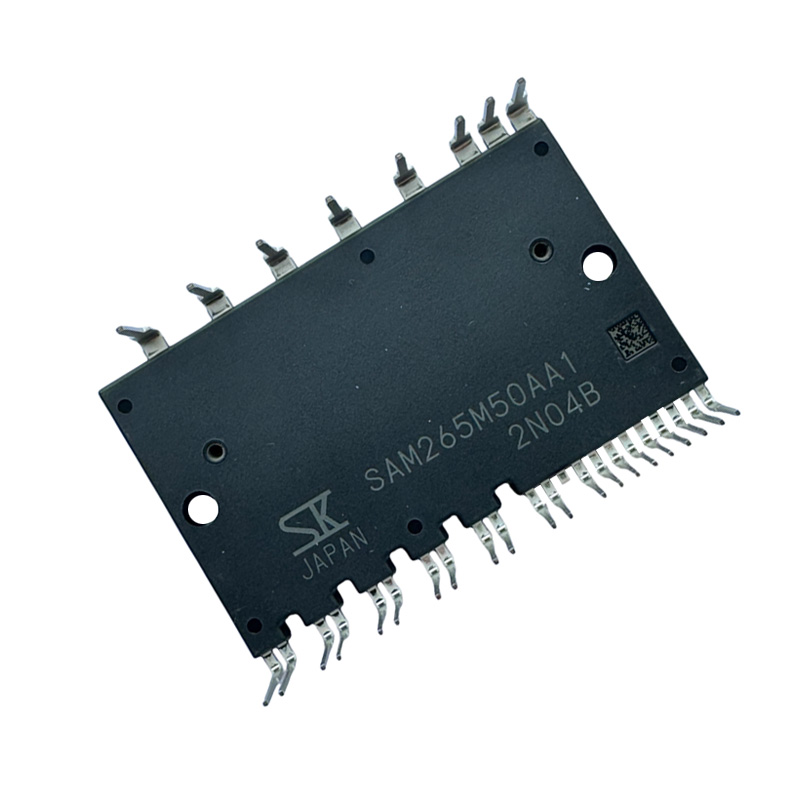

SAM265M50AA1은 출력 트랜지스터, 사전 드라이브회로, 전류 제한 저항이있는 부트 스트랩 다이오드및 온도 감지 서미스터가 고도로 통합되는 3 상 브러시리스 모터 드라이버입니다. ICS는 자동차 고전압 보조 장비 시스템의3 상 모터를 구동하는 데 적합합니다.
특징
● AEC-Q100 자격
● PB-free (ROHS 준수)
● 분리 전압 : 2500V (1 분)
● 내장 서미스터
● 내장 부트 스트랩 다이오드
● CMOS 호환 입력 (3.3V 또는 5V)
● 보호 활성화시 오류 신호 출력
● 종료 신호 입력
● 조정 가능한 OCP 홀드 시간
● 보호 기능
전원 공급 장치를위한 저전압 잠금
VBX PIN (uvlo_vbx) : 자동 회전
vccl 핀 (uvlo_vccl) : auto-restart
과전류 보호 (OCP) : 자동 회전
선택 안내서
● 고장 전압 : 650 v
● 출력 전류 : 50 a
응용 프로그램
하이브리드 전기 자동차 (HEV) 및 전기 자동차 (EV)와 같은 고전압 보조 장비 시스템의 3 상 모터를 구동하기 위해 :
● 전기 압축기
● 전기유 펌프
패키지
DIP30
* IPM (Intelligent Power Module)은 반도체의 유형 인고도로 통합 된 전력 전자 모듈입니다 . 그것은 전원 스위칭 장치 (예 : IGBT 또는 MOSFET), 드라이브 회로, 보호 회로 (과전류, 과잉 온도 및 전압 잠금 방지 포함) 및 단일 컴팩트 단위로 인터페이스 회로 (레벨 이동 및 결함 신호 출력 포함)를 모 놀리학 적으로 포장합니다. 모터 드라이브 및 가변 주파수 제어에 널리 사용됩니다.
