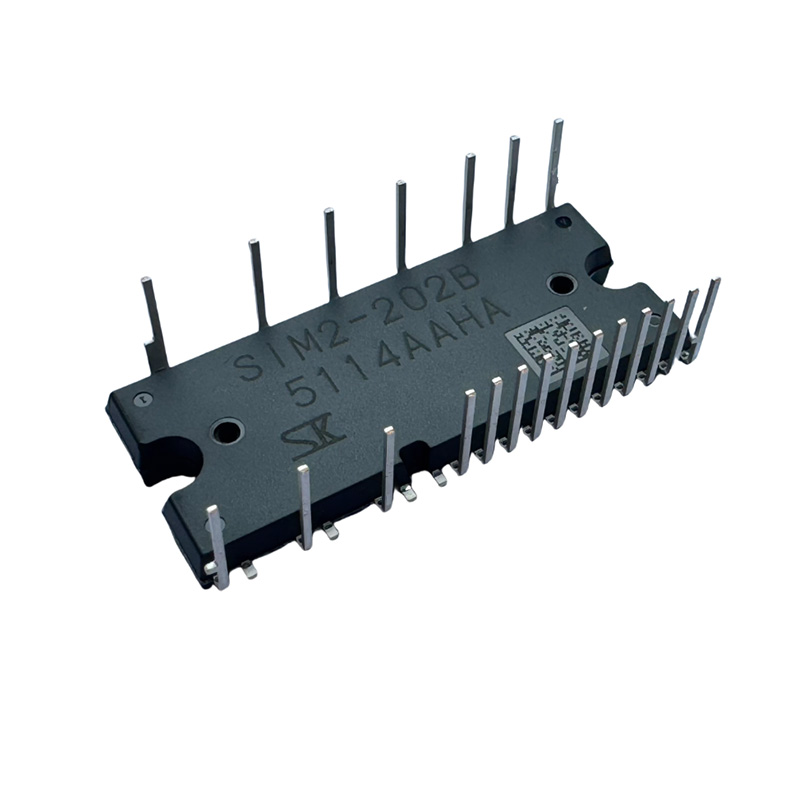

SIM2-202B는 전류 제한 저항이있는트랜지스터, 사전 드라이브 회로 및 부트 스트랩 다이오드가 고도로 통합되는 고전압 3 상 모터 드라이버입니다. 이 제품은 3 차선전류 감지 시스템에서 실행될 수 있으며범용 입력 표준이필요한 중간 용량 모터의 인버터 시스템을 최적으로 제어 할 수 있습니다. 제품은 소형을 사용합니다
DIP40 패키지 및 20 A의 출력 전류를 지원합니다.
특징
● PB-free (ROHS 준수)
● 분리 전압 : 2000 V (1 분)UL 인식 보류 (파일 번호 : E118037)
● 온도 감지 기능
● 현재 제한 저항기가있는 내장 부트 스트랩 다이오드(250 Ω)
● CMOS 호환 입력 (3.3V 또는 5V)
● 보호 활성화시 오류 신호 출력
● 보호는 다음과 같습니다.
전원 공급 장치를위한 저전압 잠금
하이 사이드 (UVLO_VB) : 자동 회전
로우 사이드 (UVLO_VCC) : 자동 회전
과전류 보호 (OCP) : 자동 회전
열 셧다운 (TSD) : Auto-Restart,
TSD 작동 온도 ± 5 ° C
명세서
● 고장 전압 : 600 v
● 출력 전류 : 20 a
애플리케이션
에어컨 압축기모터 와 같은 모터 드라이브의 경우
패키지
DIP40 (Leadform : 2982, 2983)
핀 피치 : 1.778 mm
금형 치수 : 35.7 mm × 14.6 mm × 4.2 mm
*LPM (Intelligent Power Modules) 은 반도체 유형의 고도로 통합 된 전력 전자 장치 장치입니다. 고출력 스위칭 장치 (일반적으로IGBT또는MOSFET), 해당게이트 드라이버 회로, 다양한보호 회로(예 : 과전류 보호, 단락 보호, 과열 방지 보호, 과전압 잠금 방지) 및 때로는 수평 이동 회로가하나의 압축 모듈에 포함됩니다.
