모형: SCM1272MF
VCES: 600V
IC(TC=25 °C): 15A
ICP (TC = 25 ° C): 30A
VCE(SAT)@IC=15A, TJ =25℃Typ: 1.7V
VCE(SAT)@IC=15A, TJ =25℃Max: 2.2V
TJ: 150 ° C
비소 (RMS): 2500V
Package: DIP33
600V 15A 지능형 전원 모듈 (IPM)

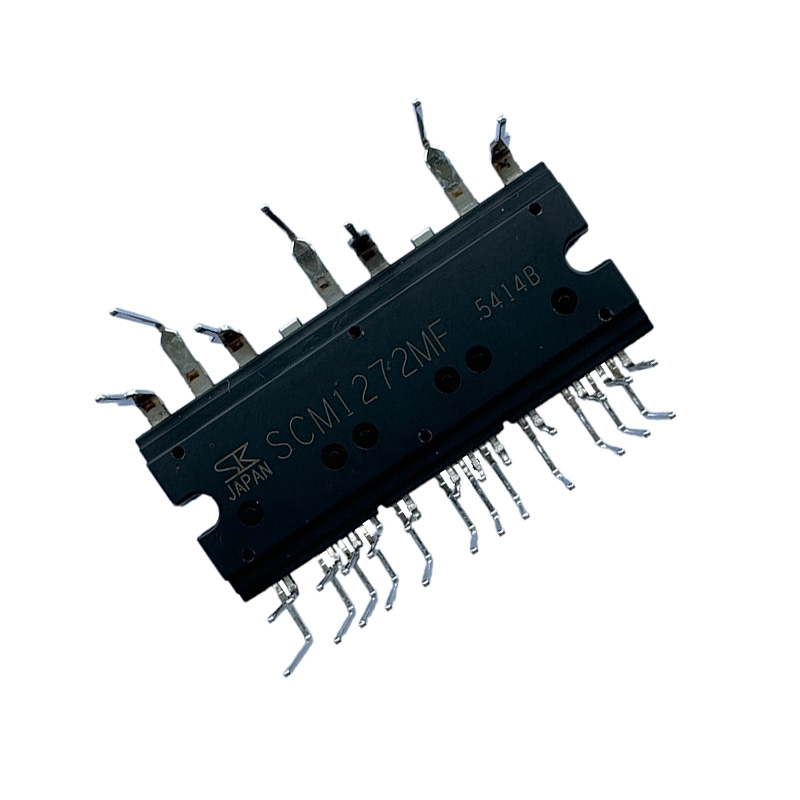

IPM 모듈 -SCM1272MF
설명
SCM1272MF는 트랜지스터, 사전 드라이브 회로 및 부트 스트랩 회로 (다이오드 및 저항)가 고도로 통합되는 고전압 3 상 모터 드라이버입니다 . 이 제품은 3 차선 전류 감지 시스템에서 실행될 수 있으며 범용 입력 표준이 필요한 중간 용량 모터 의 인버터 시스템을 최적으로 제어 할 수 있습니다 .
특징
● 온도 감지 기능
● 비정상적인 오퍼레이션의 경우 모든 출력은 FO1, FO3 및 SD 핀을 통해 셧다운 합니다 .
● 전류 제한 저항이있는 내장 부트 스트랩 다이오드 (22 Ω)
● CMOS 호환 입력 (3.3V 또는 5V)
● PB-free (ROHS 준수)
● 분리 전압 : 2500 V (1 분) UL- 인식 구성 요소 (파일 번호 : E118037)
● 보호 활성화시 오류 신호 출력
● 보호는 다음과 같습니다.
전원 공급 장치를위한 저전압 잠금
하이 사이드 (UVLO_VB) : 자동 회전
로우 사이드 (UVLO_VCC) : 자동 회전
과전류 보호 (OCP) : 자동 회전
동시 국가 예방 : 자동 회전
선택 안내서
● 전원 장치 : IGBT + FRD (600 V)
● 출력 전류 : 15a
응용 프로그램
다음과 같은 모터 드라이브의 경우
● 냉장고 압축기 모터
● 에어컨 압축기 모터
● 세탁기 메인 모터
● 팬 모터
● 펌프 모터

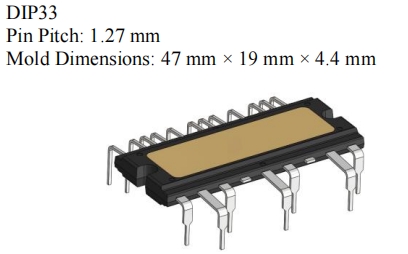

패키지
* LPM (Intelligent Power Modules) 은 반도체 유형의 고도로 통합 된 전력 전자 장치 장치입니다. 고출력 스위칭 장치 (일반적으로 IGBT 또는 MOSFET ), 해당 게이트 드라이버 회로 , 다양한 보호 회로 (예 : 과전류 보호, 단락 보호, 과열 방지 보호, 과전압 잠금 방지) 및 때로는 수평 이동 회로가 하나의 압축 모듈에 포함됩니다.
