서보 컨트롤을위한 BIPN60015C 600V 15A IPM

최소 주문량:1

제품 속성
포장 및 배송
Other information

제품 속성

모형: BIPN60015C

VCES: 600V

IC (TC = 25 C): 15a

ICP (수집가 전류 피크): 30A

Vce (sat)@ic = 15a, Tj = 25 ℃ Typ: 1.9V

Vce (sat)@ic = 15a, Tj = 25 ℃ Max: 2.3v

TJ: -20 ~+150+

비소: 2500VRMS

Package: DIP27-4426

포장 및 배송



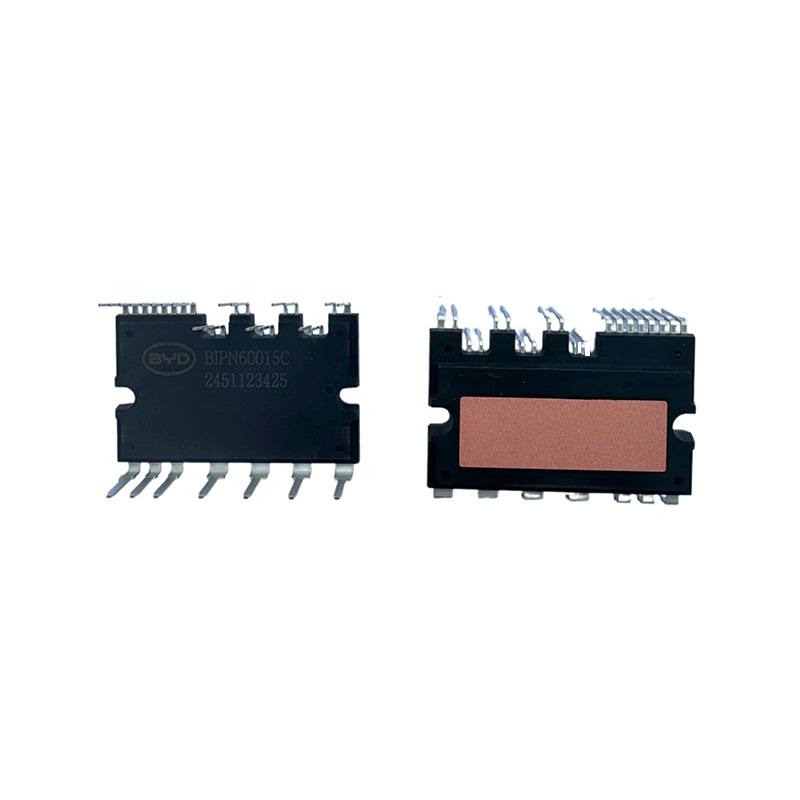

서보 컨트롤을위한 600V 15A IPM BIPN60015C



600V 15A 지능형 전원 모듈 (IPM)

IPM 모듈 -BIPN60015C

일반적인 설명

BIPN60015C는 새로 개발되고 설계된 Advanced Intelligent Power Module (IPM)입니다. 이 제품은 소형 패키지 크기와 강력한 항 회의 기능을 특징으로하며, 절연 게이트 바이폴라 트랜지스터 (IGBT)와 최적의 일치를 달성합니다. 내부적으로 UVLO (저전압 잠금) 회로, 과전류 보호 회로 및 구동 회로를 통합하여 시스템 신뢰성을 크게 향상시킵니다. 내장 된 고전압 통합 회로 (HVIC)는 옵토 커플러 격리없는 구동 기능을 제공합니다. 불연속 음성 단자의 채택은 각 인버터 위상 전류의 독립적 인 모니터링을 가능하게합니다.이 제품은 저전력 인버터 및 인버터 에어컨과 같은 소형 및 고성능 AC 모터 드라이브에 적합합니다.

특징

 열 저항 설계가 낮은 DBC를 채택합니다

 600V 15A 게이트 구동을위한 제어 IC를 포함한 3 상 IGBT 인버터 및 전원 장치 보호

 각 단계마다 개별 네거티브 DC 터미널 특징 독립 위상 전류 감지가 가능합니다.

 HVIC (High-Voltage Integrated Circuit) 및 부트 스트랩 다이오드를 통합하여 단일 전원 공급 장치로 작동 할 수 있습니다.

 2500 VRMS/분의 단열재 등급을 제공합니다

응용 프로그램 필드

* 에어컨 및 세탁기와 같은 가변 주택 가전 제품.

* 소규모 AC 모터 드라이브 시스템에 사용되는 3 상 인버터

* 저전력 주파수 변환기

* 서보 제어 시스템

핀 구성

* IPM (Intelligent Power Module)은 반도체의 유형 인 고도로 통합 된 전력 전자 모듈입니다 . 그것은 전원 스위칭 장치 (예 : IGBT 또는 MOSFET), 드라이브 회로, 보호 회로 (과전류, 과잉 온도 및 전압 잠금 방지 포함) 및 단일 컴팩트 단위로 인터페이스 회로 (레벨 이동 및 결함 신호 출력 포함)를 모 놀리학 적으로 포장합니다. 모터 드라이브 및 가변 주파수 제어에 널리 사용됩니다.
