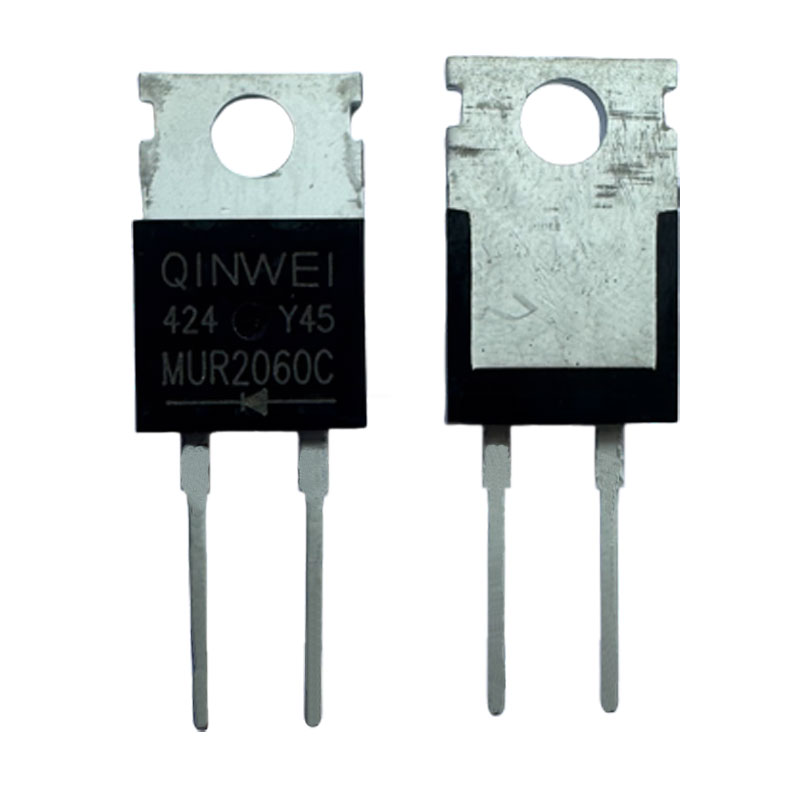

Qinwei MUR2060C 600V 20A를 가진 빠른 복구 다이오드

최소 주문량:1

제품 속성
포장 및 배송
Other information

제품 속성

모형: MUR2060C(QINWEI)

상표: qinwei

공급 유형: 원래 제조업체, ODM, 대리점, 다른, 소매상

참고 자료: 사진, 데이터 시트

VRRM: 600V

IF(AV): 20A

Vf (if = 20a, Tc = 25 ℃) Max: 1.65V

IFSM: 200A

TRR (IF = 0.5A, IR = 1.0A, IRR ＝ 0.25A) 최대: 50ns

Tj: 150°C

Package: TO-220-2L

포장 및 배송

반도체 장치 - 개별 장치

600V 20A 빠른 복구 다이오드

특징

* 리버스 누출 전류가 낮습니다

* 저전력 소비, 고효율

* 초-쇼트 역 복구 시간

* 높은 신뢰성

* 전방 전압 강하

응용 프로그램

* 전력 계수 조정기 (PFC)

* 스위칭 모드 전원 공급 장치 (SMP)

* 산업 제어 시스템

* 기타 전자 회로

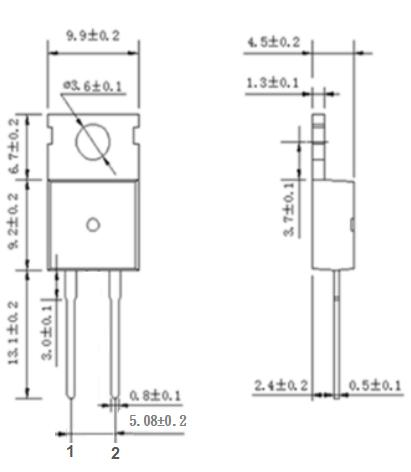

패키지 및 개요

TO-220-2L

최대 등급 (TC = 25 ℃)

Parameter	Symbol	Value	Unit
Peak Repetitive Reverse Voltage Working Peak Reverse Voltage DC Blocking Voltage	VRRM VRWM VR	600	V
Average Rectified Forward Current	IF(AV)	20	A
Surge non repetitive forward current (tp = 8.3 ms sinusoidal)	IFSM	200	A
Storage Temperature Range	Tstg	-55~+150	℃
Operating Junction Temperature	TJ	150	℃

전기 특성

Parameter	Symbol	Max	Unit
Instantaneous Forward Voltage (Note 1) @ IF = 20A, TC = 25°C @ IF = 20A, TC = 125°C	VF	1.65 1.50	V
Instantaneous Reverse Current (Note 1) @ Rated DC Voltage, TC = 25°C @ Rated DC Voltage, TC = 125°C	IR	2 150	uA
Maximum Reverse Recovery Time IF=0.5A, IR= 1.0A,irr＝0.25A	TRR	50	ns

FRD ( Fast Recovery Diode )는 전자 구성 요소의 범주에 속하는 고속 스위칭 응용 분야를 위해 특별히 설계된 반도체 다이오드의 한 유형입니다. 그 핵심 특성은 일반적으로 나노 초 범위에서 마이크로 초에 매우 짧은 역 복구 시간입니다. 전방 바이어스에서 반전 바이어스로 전환 할 때 전류 흐름이 빠르게 절단되어 스위칭 손실과 전자기 간섭 (EMI)이 크게 줄어 듭니다. 이 특성은 스위치 모드 전원 공급 장치, 인버터 및 모터 드라이브 회로와 같은 고주파 회로에 적합합니다.
